PROCEDURE DU MODE DE VERIFICATION
1. VERIFICATION DU MODE DE REFRIGERANT EN FONCTIONNEMENT NORMAL (VERIFIER LE TEMOIN DE CONTACTEUR A/C ET LE DTC)
(a) Faire démarrer le moteur.

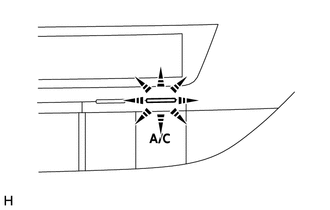

(b) S'assurer que le témoin du contacteur A/C reste en position ON lorsque les conditions suivantes sont remplies.
Condition de mesure
Elément | Condition |
---|---|
Contacteur A/C | ON |
Durée de fonctionnement de la climatisation |
15 minutes minimum |
Température ambiante* |
0 à 49°C (32 à 120°F) |
Température du liquide de refroidissement du moteur |
45°C (113°F) minimum |
*: Si la température ambiante n'est pas conforme à la plage spécifiée, ne pas procéder à cette vérification.
CONSEIL:
Le témoin du contacteur A/C et le système de climatisation sont en position OFF si la quantité de réfrigérant dans le système est insuffisante.
(c) Brancher le Techstream sur le DLC3.
(d) Vérifier le DTC B14B8.
Résultat
Résultat | Niveau de réfrigérant |
Mesure de correction |
---|---|---|
Le DTC B14B8 est émis |
Vide ou quasi vide | Rechercher d'éventuelles fuites de réfrigérant à l'aide d'un détecteur de fuite d'halogène et procéder aux réparations nécessaires. Cliquer ici |
Le DTC B14B8 n'est pas émis |
Correct ou en quantité insuffisante |
Procéder à une vérification du manque de réfrigérant à l'aide du Techstream. |
2. VERIFICATION DU MANQUE DE REFRIGERANT A L'AIDE DU TECHSTREAM
(a) Brancher le Techstream sur le DLC3.
(b) Faire démarrer le moteur.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Utility / Réfrigérant Gas Volume Check.
(e) Effectuer la vérification du manque de réfrigérant lorsque les conditions suivantes sont remplies, conformément à l'affichage du Techstream.
Body Electrical > Air Conditioner > Utility
Affichage du tester |
---|
Refrigerant Gas Volume Check |
Elément | Condition |
---|---|
Contacteur A/C | ON |
Température ambiante* |
0 à 49°C (32 à 120°F) |
Vitesse de soufflante |
HI |
*: Si la température ambiante n'est pas conforme à la plage spécifiée, ne pas procéder à cette vérification.
CONSEIL:
- Se reporter au manuel d'utilisation du Techstream pour plus d'informations.
- Un message s'affiche sur le Techstream indiquant un manque de réfrigérant et le système de climatisation est mis en position OFF, si la quantité de réfrigérant dans le système est insuffisante.
- Les DTC ne sont pas enregistrés lors de la vérification du manque de réfrigérant à l'aide du Techstream.
Résultat | Niveau de réfrigérant |
Mesure de correction |
---|---|---|
Manque de réfrigérant |
Quantité insuffisante ou fuite |
|
Réfrigérant approprié |
Correct(e) | - |
