Pieces Constitutives
PIECES CONSTITUTIVES

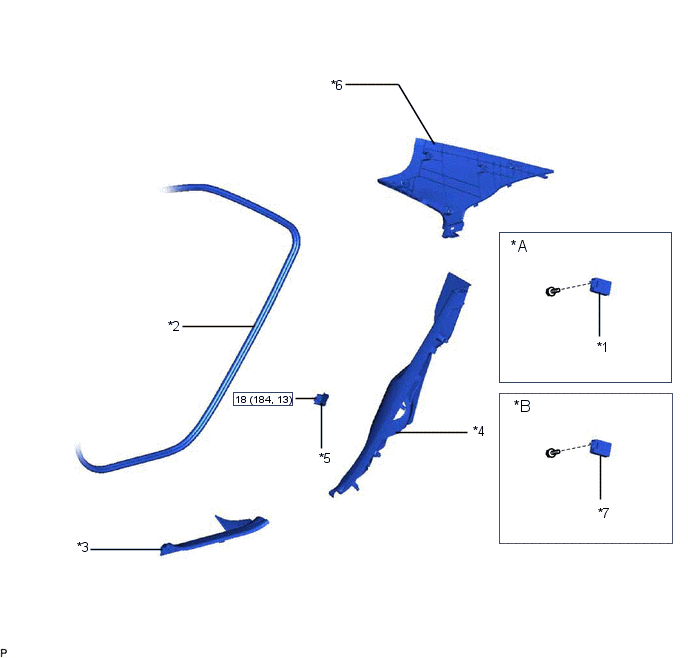

SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|
*1 | RECEPTEUR DE COMMANDE DE PORTE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*4 | GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE |
|
*5 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
*6 | ENSEMBLE DE GARNISSAGE DE TOIT INTERIEUR LATERAL GAUCHE |
|
*7 | ENSEMBLE DE RECEPTEUR DE COMMANDE DE PORTE INTELLIGENT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête non escamotable)
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête escamotable)
Cliquer ici
3. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
4. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté gauche)
Cliquer ici
6. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
7. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE PAVILLON
Cliquer ici
8. DEPOSER LE RECEPTEUR DE COMMANDE DE PORTE (sans système de clé intelligente)
(a) Débrancher le connecteur.
| (b) Déposer le boulon. |
|
(c) Libérer les 2 guides et déposer le récepteur de commande de porte.
9. DEPOSER L'ENSEMBLE DE RECEPTEUR DE COMMANDE DE PORTE INTELLIGENT (avec système de clé intelligente)
(a) Débrancher le connecteur.
| (b) Déposer le boulon. |
|
(c) Libérer les 2 guides et déposer l'ensemble de récepteur de commande de porte intelligent.
Repose
REPOSE
PROCEDURE
1. REPOSER LE RECEPTEUR DE COMMANDE DE PORTE (sans système de clé intelligente)
(a) Engager les 2 guides pour reposer provisoirement le récepteur de commande de porte.
(b) Reposer le récepteur de commande de porte avec le boulon.
(c) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE RECEPTEUR DE COMMANDE DE PORTE INTELLIGENT (avec système de clé intelligente)
(a) Engager les 2 guides pour reposer provisoirement l'ensemble de récepteur de commande de porte intelligent.
(b) Reposer l'ensemble de récepteur de commande de porte intelligent à l'aide du boulon.
(c) Brancher le connecteur.
3. REPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT
Cliquer ici
4. REPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté gauche)
Cliquer ici
6. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
7. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
8. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête non escamotable)
Cliquer ici
9. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête escamotable)
Cliquer ici
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE COMMANDE DE PORTE ET DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS (sans système de clé intelligente) (a) Engager les 2 guides pour reposer provisoiremen ...
