Pieces Constitutives
PIECES CONSTITUTIVES

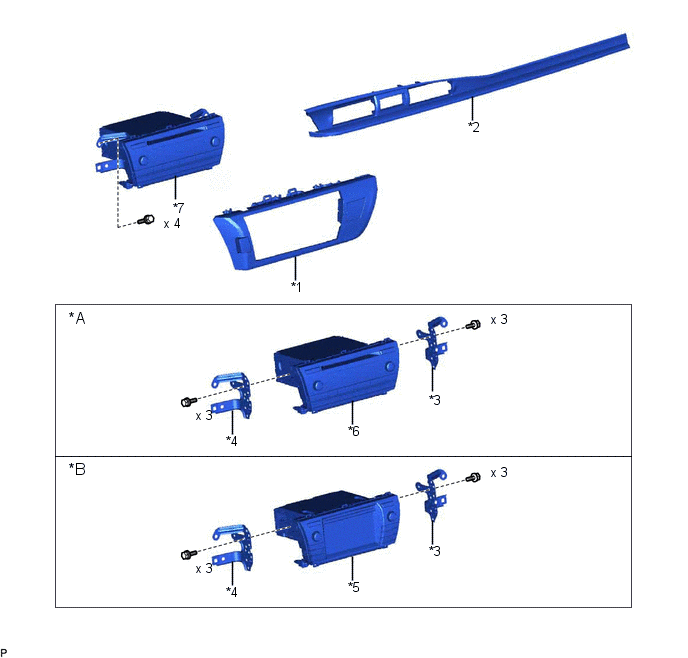

SCHEMA
*A | pour type à de récepteur de radio |
*B | pour type à radio et affichage |
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
*3 | SUPPORT RADIO N° 1 |
*4 | SUPPORT RADIO N° 2 |
*5 | ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE |
*6 | ENSEMBLE DE RECEPTEUR DE RADIO |
*7 | ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT
(a) Déposer les 4 boulons. | |
(b) Tirer l'ensemble de récepteur de radio avec support vers l'arrière du véhicule et libérer les 4 agrafes et les 2 guides. |
|
(c) Débrancher chaque connecteur et déposer l'ensemble de récepteur de radio avec support.
4. DEPOSER LE SUPPORT DE RADIO N° 1
(a) Déposer les 3 vis et le support radio n° 1. | |
5. DEPOSER LE SUPPORT DE RADIO N° 2
(a) Déposer les 3 vis et le support radio n° 2. | |
6. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO (pour type à de récepteur de radio)
7. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE (pour type à radio et affichage)
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO (pour type à de récepteur de radio)
2. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE (pour type à de récepteur de radio et affichage)
3. REPOSER LE SUPPORT RADIO N° 2
(a) Reposer le support radio n° 2 à l'aide des 3 vis.
4. REPOSER LE SUPPORT RADIO N° 1
(a) Reposer le support radio n° 1 à l'aide des 3 vis.
5. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT
(a) Brancher chaque connecteur.
(b) Engager les 4 agrafes et les 2 guides pour reposer provisoirement l'ensemble de récepteur de radio avec support.
(c) Reposer l'ensemble de récepteur de radio et le support à l'aide des 4 boulons.
6. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
Micro
