REGLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

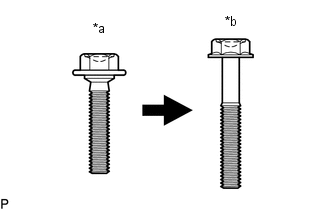

*a | Boulon de centrage |
*b | Boulon standard |
CONSEIL:
- Les boulons de centrage servent à fixer la charnière de porte à la porte. La porte ne peut être réglée si les boulons de centrage sont posés. Remplacer les boulons de centrage par des boulons standard pour effectuer les réglages.
- Le couple de serrage prescrit pour les boulons standard est représenté dans le tableau des boulons standard.
Cliquer ici
PROCEDURE
1. VERIFIER LA PORTE DE COMPARTIMENT A BAGAGES

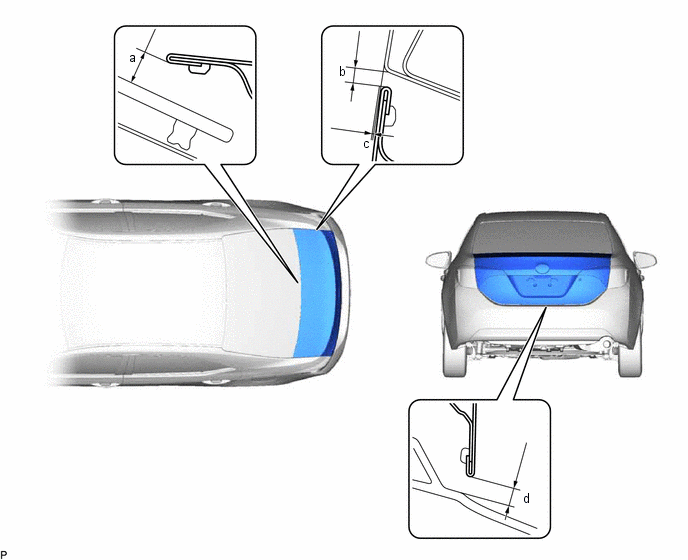

(a) Vérifier que les mesures du jeu pour les zones "a" à *"d" sont dans les plages admises.
Jeu standard
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
a | 8,0 mm (0,315 po) |
b | 2,0 à 5,0 mm (0,0787 à 0,197 po) |
c | -1,2 à 1,2 mm (-0,00472 à 0,0472 po) |
d | 3,85 à 7,85 mm (0,152 à 0,309 po) |
2. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
3. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
4. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
5. DEPOSER LE CACHE DE ROUE DE SECOURS
Cliquer ici
6. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
7. REGLER LA PORTE DE COMPARTIMENT A BAGAGES
(a) Desserrer les boulons de charnière de porte et régler la porte horizontalement et verticalement. Torque: 7,5 N·m {76 kgf·cm, 66 in·lbf} | |
(b) A l'aide d'une clé à douille "TORX" T40, desserrer légèrement les vis de fixation de la gâche. |
|
(c) A l'aide d'une barre en laiton et d'un marteau, frapper sur la gâche pour régler sa position.
(d) A l'aide d'une clé à douille "TORX" T40, serrer les vis de fixation de la gâche après le réglage.
Torque:
23 N·m {235 kgf·cm, 17 ft·lbf}
8. REPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
9. REPOSER LE CACHE DE ROUE DE SECOURS
Cliquer ici
10. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
11. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
12. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
