REMONTAGE
PROCEDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1 (avec système de refroidisseur)
Cliquer ici
2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 (avec système de refroidisseur)
(a) Appliquer suffisamment d'huile pour compresseur sur 2 joints toriques neufs et sur les surfaces de raccord du sous-ensemble d'évaporateur de refroidisseur n° 1.
Huile de compresseur:
ND-OIL 8 ou produit équivalent
(b) Reposer les 2 joints toriques sur le sous-ensemble d'évaporateur de refroidisseur n° 1.
REMARQUE:
Veiller à ce qu'aucun corps étranger n'entre en contact avec les joints toriques et les surfaces de raccord.
(c) Reposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1 du carter supérieur de chauffage. |
|
(d) Engager l'attache.

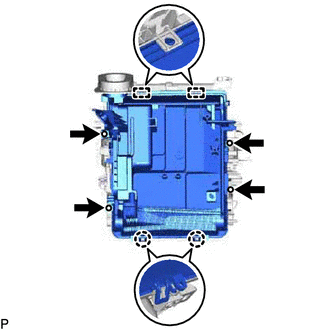

(e) Engager les 2 guides et les 2 griffes pour reposer le carter inférieur de chauffage. |
|
(f) Reposer les 4 vis.
3. REPOSER LE DETENDEUR DE REFROIDISSEUR (avec système de refroidisseur)

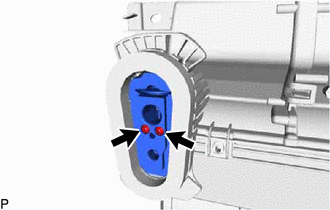

(a) A l'aide d'une clé à six pans de 4 mm, reposer le détendeur de refroidisseur à l'aide des 2 boulons à six pans. Torque: 3,5 N·m {36 kgf·cm, 31 in·lbf} | |
4. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE

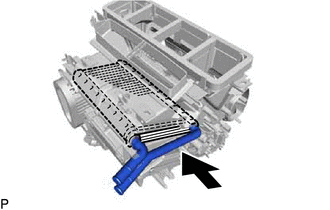

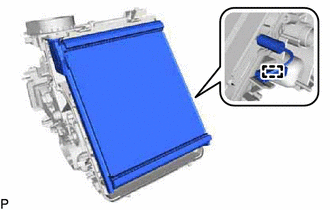

(a) Reposer le sous-ensemble de bloc de radiateur de chauffage sur l'ensemble de radiateur de climatisation comme indiqué sur le schéma. |
|

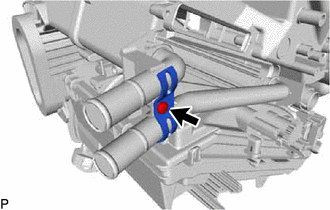

(b) Reposer l'attache à l'aide de la vis. | |
5. REPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VOLET DE MELANGE D'AIR (pour système de climatisation manuelle)

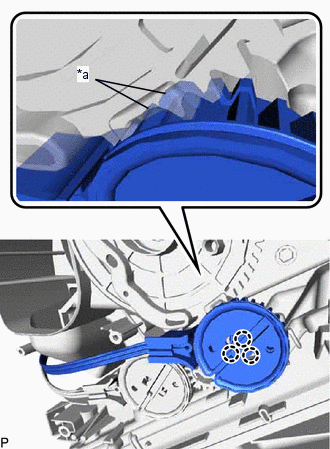

(a) Engager les 3 griffes aux points de référence pour reposer le sous-ensemble de câble de commande de volet de mélange d'air. |
|
6. REPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE CHAUFFAGE N° 2 (pour système de climatisation manuelle)

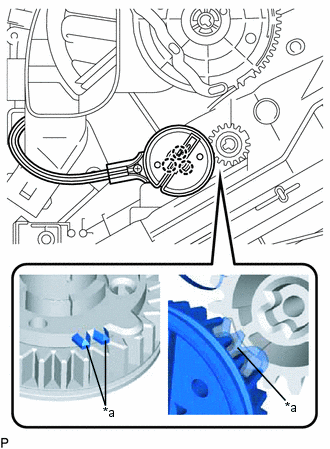

(a) Engager les 3 griffes aux points de référence pour reposer le sous-ensemble de câble de commande de chauffage n° 2. |
|

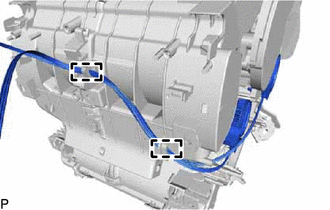

(b) Engager les 2 attaches. | |
7. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE MELANGE D'AIR (pour système de climatisation automatique)

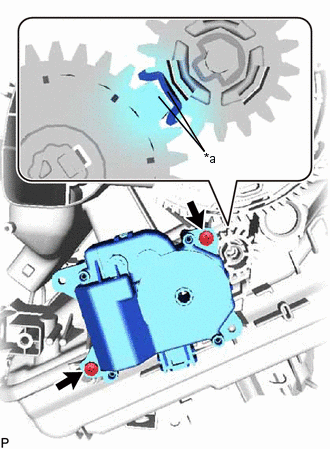

(a) A l'aide des points de référence, reposer le sous-ensemble de servo de volet de mélange d'air avec les 2 vis. |
|
8. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE MODE (pour système de climatisation automatique)

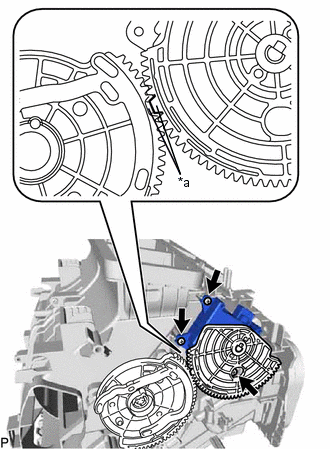

(a) A l'aide des points de référence, reposer le sous-ensemble de servomoteur de volet de mode avec les 3 vis. |
|
9. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE (pour véhicules destinés aux régions froides)
Cliquer ici
