REMONTAGE
PROCEDURE

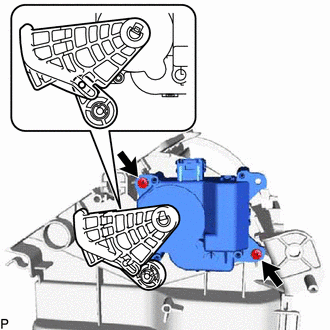

1. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET N° 1 (pour système de climatisation manuelle)
| (a) Brancher la tringlerie du sous-ensemble de servomoteur de volet de soufflante n° 1 sur la tringlerie de l'ensemble de soufflante comme indiqué sur le schéma. |
|
(b) Reposer le sous-ensemble de servo de volet de soufflante n° 1 à l'aide des 2 vis.

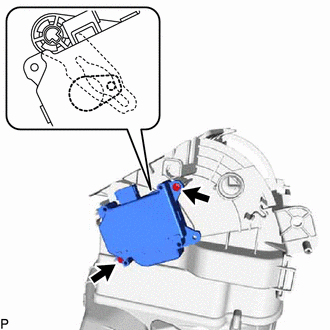

2. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET N° 1 (pour système de climatisation automatique)
| (a) Brancher la tringlerie du sous-ensemble de servomoteur de volet de soufflante n° 1 sur la tringlerie de l'ensemble de soufflante comme indiqué sur le schéma. |
|
(b) Reposer le sous-ensemble de servo de volet de soufflante n° 1 à l'aide des 2 vis.

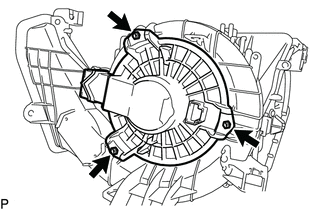

3. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR (pour système de climatisation manuelle)
| (a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis. |
|

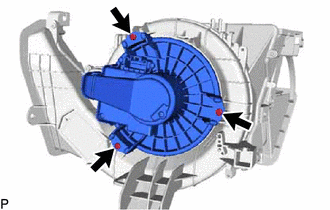

4. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR (pour système de climatisation automatique)
| (a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis. |
|

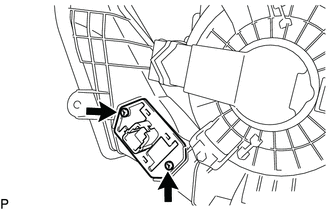

5. REPOSER LA RESISTANCE DE SOUFFLANTE (pour système de climatisation manuelle)
| (a) Reposer la résistance de soufflante avec les 2 vis. |
|
