REMONTAGE
PROCEDURE
1. REPOSER LE DESSICCATEUR DE REFROIDISSEUR
(a) A l'aide d'une pince, poser un dessiccateur de refroidisseur neuf dans le modulateur. |
|
(b) Appliquer suffisamment d'huile pour compresseur sur le joint torique et sur la surface de raccord d'un bouchon neuf. Huile de compresseur: ND-OIL 8 ou produit équivalent |
|
(c) A l'aide d'une clé à six pans rectiligne de 14 mm, reposer le bouchon sur le modulateur. Torque: 2,9 N·m {30 kgf·cm, 26 in·lbf} |
|

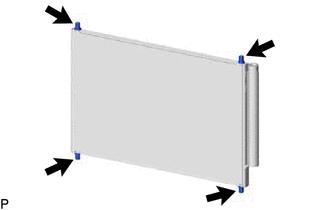

2. REPOSER LE COUSSINET DE CONDENSEUR DE REFROIDISSEUR N° 1
(a) Reposer les 4 coussinets de condenseur de refroidisseur n° 1.
