REMONTAGE
PROCEDURE
1. REPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1
(a) Engager les 4 guides, les 2 agrafes et les 4 griffes puis déposer le garnissage de buse de dégivreur n° 1, comme indiqué sur le schéma.
2. REPOSER LA BUSE DE DEGIVREUR LATERALE N° 2

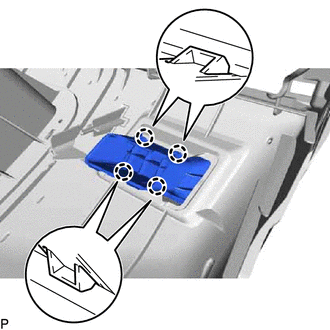

| (a) Engager les 4 griffes pour reposer la buse de dégivreur latérale n° 2. |
|
3. REPOSER LA BUSE DE DEGIVREUR LATERALE N° 1
CONSEIL:
Procéder de la même manière que pour la buse de dégivreur latérale n° 2.
4. REPOSER LE COUSSIN DE TABLEAU DE BORD N° 1

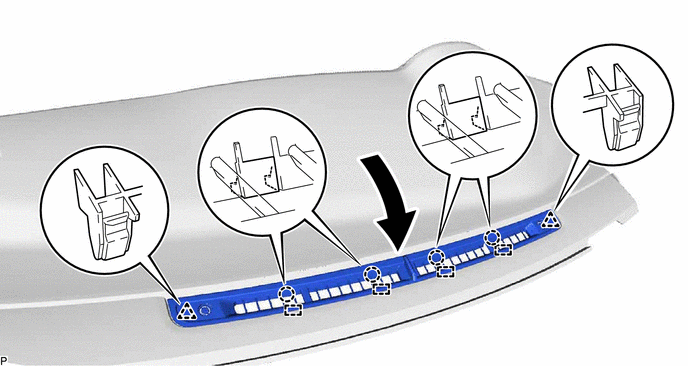

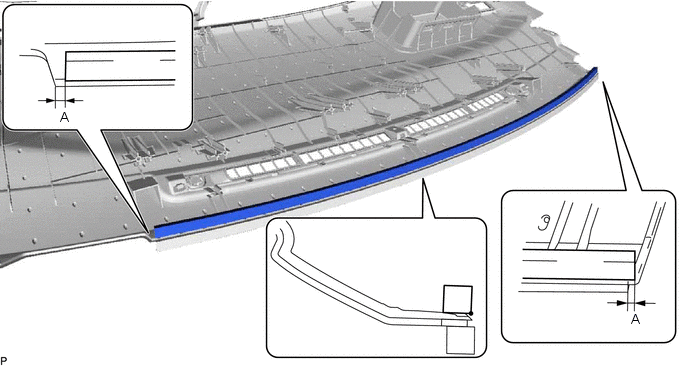

(a) Poser un nouveau coussin de tableau de bord n° 1 comme indiqué sur le schéma.
CONSEIL:
Reposer le coussinet de tableau de bord n° 1 de manière à ce qu'il se situe dans la plage standard indiquée sur le schéma.
Dimension standard|
Zone | Mesure |
|---|---|
|
A | 0 Ã 10 mm (0 Ã 0,394 po) |

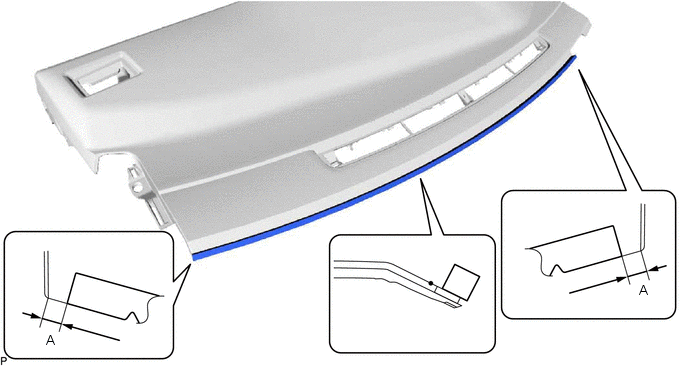

(b) Poser un nouveau coussin de tableau de bord n° 1 comme indiqué sur le schéma.
CONSEIL:
Reposer le coussinet de tableau de bord n° 1 de manière à ce qu'il se situe dans la plage standard indiquée sur le schéma.
Dimension standard|
Zone | Mesure |
|---|---|
|
A | 0 Ã 10 mm (0 Ã 0,394 po) |
5. REPOSER LE CABLE DE TABLEAU DE BORD N° 2

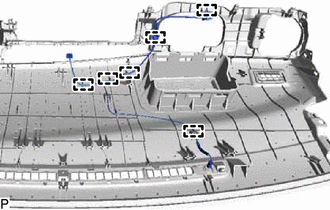

| (a) Engager les 6 attaches pour reposer le câble de tableau de bord n° 2. |
|
6. REPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION (avec système de navigation)
Cliquer ici
7. REPOSER LE COUSSIN DE TABLEAU DE BORD N° 2

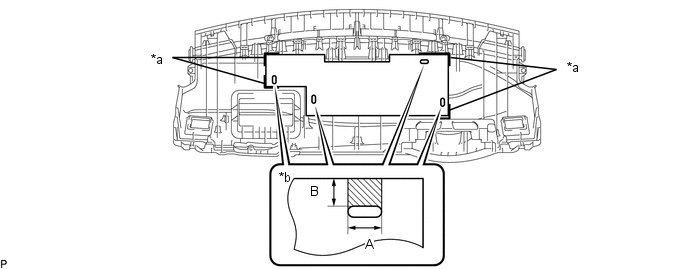

(a) A l'aide de colle de fixation chaude, reposer un nouveau coussin de tableau de bord n° 2.
|
*a | Repère |
*b | Emplacement de l'application de la colle de fixation chaude |
CONSEIL:
Reposer le coussin de tableau de bord n° 2 de sorte qu'il se situe dans les repères, comme indiqué sur le schéma.
Dimension standard|
Zone | Mesure |
|---|---|
|
A | 30 mm (1,18 po) |
|
B | 25 mm (0,984 po) |
8. REPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD

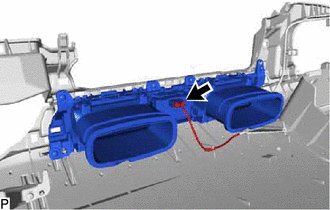

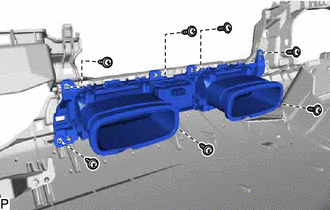

| (a) Reposer l'ensemble de registre central de tableau de bord avec les 7 vis <B>. |
|
| (b) Brancher le connecteur. |
|
9. REPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE (avec système de commande d'éclairage automatique)
Cliquer ici
10. REPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR D'ENSOLEILLEMENT) (pour système de climatisation automatique)
Cliquer ici
11. REPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT
Cliquer ici
12. REPOSER LA CONDUITE DE CHAUFFAGE N° 2

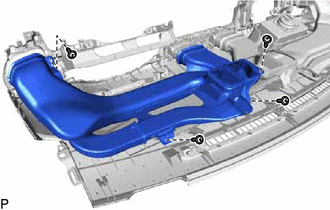

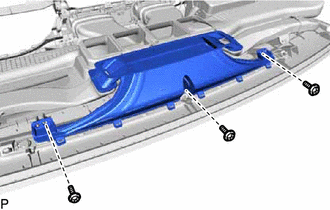

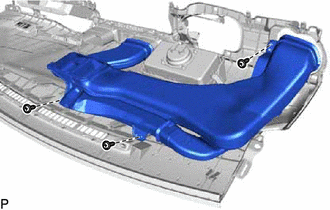

| (a) Reposer la conduite de chauffage n° 2 avec les 3 vis <B>. |
|
13. REPOSER LA CONDUITE DE CHAUFFAGE N° 1
| (a) Reposer la conduite de chauffage n° 1 avec les 4 vis <B>. |
|
14. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

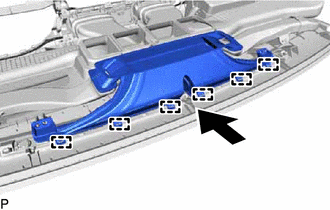

| (a) Engager les 6 guides comme indiqué sur le schéma. |
|
| (b) Reposer l'ensemble de buse de dégivreur avec les 3 vis <B>. |
|
