REMONTAGE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAPUCHON
| (a) Reposer les 2 ensembles de capuchon sur le bloc de phare. |
|
2. REPOSER L'AMPOULE DE FEU LATERAL AVANT
(a) Reposer l'ampoule de feu latéral avant sur la douille de feu latéral avant.

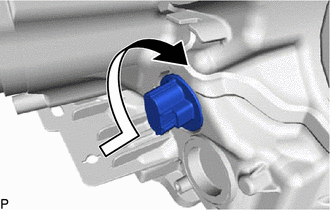

| (b) Tourner la douille de feu latéral avant avec l'ampoule de feu latéral avant comme indiqué sur le schéma afin de les reposer en même temps. |
|
3. REPOSER LE CLIGNOTANT AVANT ET L'AMPOULE DE FEU DE STATIONNEMENT
(a) Reposer l'ampoule de clignotant avant et de feu de stationnement sur la douille de clignotant avant et de feu de stationnement.

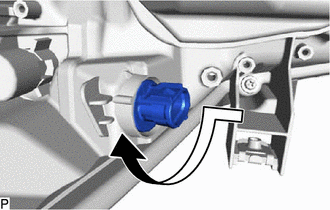

| (b) Tourner la douille de clignotant avant et de feu de stationnement avec l'ampoule de clignotant et de feu de stationnement comme indiqué sur le schéma pour les reposer en même temps. |
|
4. REPOSER LE CACHE DE PHARE N° 1

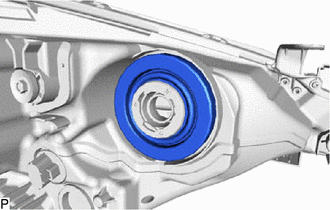

| (a) Reposer le cache de phare n° 1 sur le bloc de phare. |
|
5. REPOSER L'AMPOULE DE PHARE N° 1

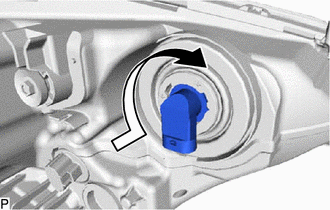

| (a) Tourner l'ampoule de phare n° 1 comme indiqué sur le schéma pour la reposer. REMARQUE: Ne pas toucher le verre de l'ampoule. |
|
Reglage
REGLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Il est possible qu'une ampoule mal posée influence la portée des phares. La pose de l'ampoule doit être prise en considération ava ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le cà ...
