REMONTAGE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT

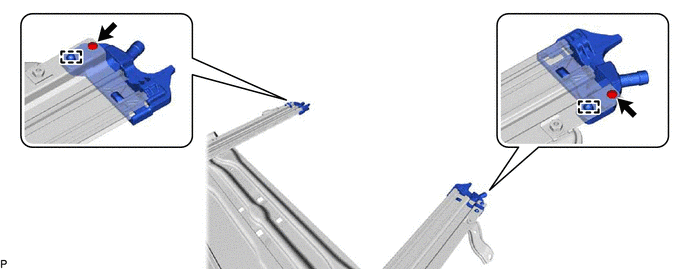

(a) Rabattre le sous-ensemble de panneau déflecteur d'air de toit. |
|

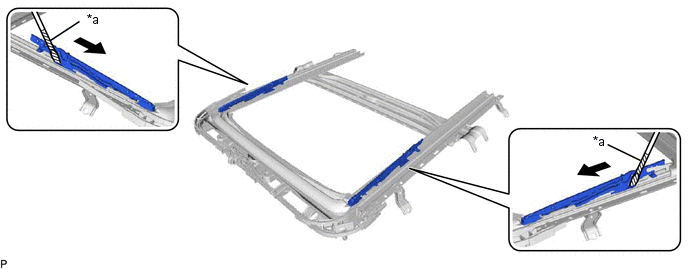

(b) A l'aide d'un tournevis, faire glisser le sous-ensemble de câble d'entraînement de toit ouvrant comme indiqué sur le schéma pour le reposer.
*a | Ruban adhésif de protection |
- | - |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

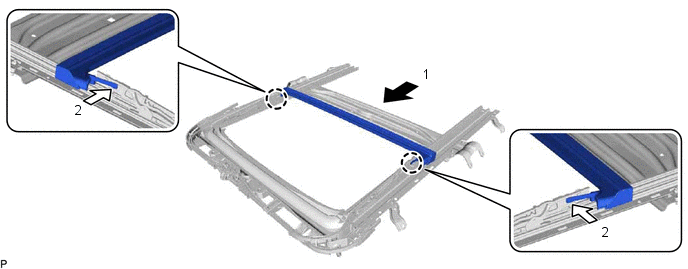

(c) Introduire la gouttière arrière de toit dans le sens indiqué par la flèche (1) sur le schéma.
(d) Engager les 2 griffes dans le sens indiqué par la flèche (2) sur le schéma pour reposer la gouttière arrière de toit.
2. REGLER LA POSITION COMPLETEMENT FERMEE

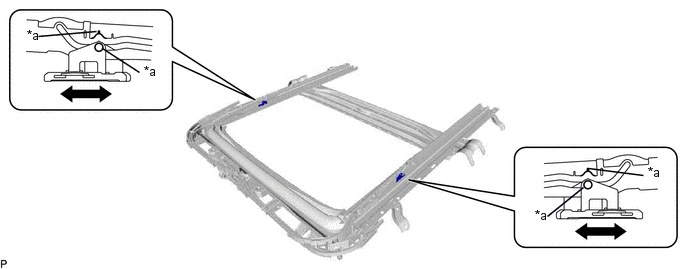

(a) A l'aide d'un tournevis, faire glisser le sous-ensemble de câble d'entraînement de toit ouvrant dans l'un ou l'autre sens comme indiqué sur le schéma et aligner les repères d'alignement.
*a | Repère d'alignement |
- | - |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
3. REPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL
(a) Insérer le sous-ensemble de store, comme indiqué sur le schéma. |
|
(b) Engager le guide pour reposer le sous-ensemble de pièce gauche de toit ouvrant.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(c) Reposer les 2 vis.
4. REPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT
(a) Reposer le sous-ensemble de mécanisme d'entraînement de toit ouvrant à l'aide des 2 boulons. Torque: 5,4 N·m {55 kgf·cm, 48 in·lbf} | |
(b) Engager le guide et la goupille. |
|
(c) Engager la griffe pour reposer le support d'éclairage de lecture.
5. REPOSER L'ENTRETOISE AVANT GAUCHE DE RAIL LATERAL DE TOIT
(a) Engager les 2 griffes pour reposer l'entretoise de rail latéral avant gauche. |
|
6. REPOSER L'ENTRETOISE AVANT DROITE DE RAIL LATERAL DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
