REMONTAGE
PROCEDURE
1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
CONSEIL:
Serrer complètement le bouchon de purge de frein à disque arrière après la purge du système.
2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

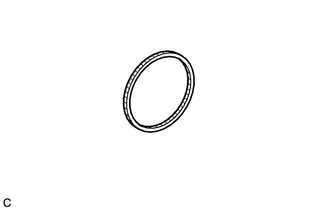

3. REPOSER LE JOINT DE PISTON
(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.
 |
Graisse au glycol à base de savon de lithium |
(b) Reposer le joint de piston sur le cylindre de frein à disque arrière.
REMARQUE:
Reposer correctement le joint de piston sur la rainure du cylindre de frein à disque arrière.

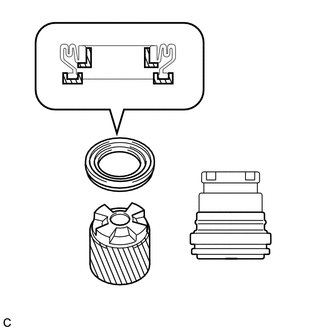

4. REPOSER LE SOUFFLET DE CYLINDRE
(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence du piston de frein à disque arrière et d'un nouveau soufflet de cylindre.
|
|
Graisse au glycol à base de savon de lithium |
(b) Reposer le soufflet de cylindre sur le piston de frein à disque arrière comme indiqué sur le schéma.
REMARQUE:
Ne pas installer le soufflet de cylindre après avoir reposé le piston de frein à disque arrière dans le cylindre de frein à disque.
5. REPOSER LE PISTON DE FREIN A DISQUE ARRIERE
| (a) Reposer la partie de jointure du soufflet de cylindre dans la partie rainurée du cylindre de frein à disque arrière. REMARQUE: Reposer correctement le soufflet de cylindre dans la rainure du cylindre de frein à disque arrière. |
|
| (b) A l'aide d'un SST, reposer le piston de frein à disque arrière en le faisant tourner dans le sens des aiguilles d'une montre aussi loin que possible. SST: 09719-12010 09719-01030 REMARQUE:
|
|
| (c) A l'aide d'un SST, retourner lentement le piston jusqu'à ce que la rainure du piston soit positionnée comme indiqué sur le schéma. CONSEIL: Lors de la repose de l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière, aligner la rainure du piston avec la partie saillante de la plaquette de frein à disque arrière. |
|
| (d) S'assurer que le soufflet de cylindre est correctement posé dans la rainure du cylindre de frein à disque arrière et du piston de frein à disque arrière. |
|
