REMONTAGE
PROCEDURE
1. REPOSER LE COUVRE-PEDALE DE FREIN
(a) Reposer le couvre-pédale sur le sous-ensemble de pédale de frein.
2. REPOSER LA DOUILLE DE PEDALE DE FREIN

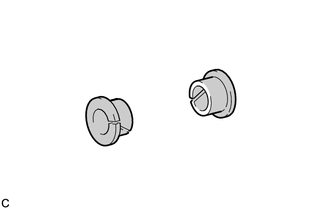

(a) Appliquer de la graisse au glycol à base de savon de lithium sur 2 douilles de pédale de frein neuves.

![]() |
Graisse au glycol à base de savon de lithium |
(b) Reposer les 2 douilles de pédale de frein sur le sous-ensemble de pédale de frein.
3. REPOSER LE SOUS-ENSEMBLE DE PEDALE DE FREIN
(a) Reposer le sous-ensemble de pédale de frein sur le sous-ensemble de support de pédale de frein avec l'axe de pédale de frein et l'écrou. Torque: 36,8 N·m {375 kgf·cm, 27 ft·lbf} REMARQUE: Introduire l'axe de pédale de frein de la droite vers la gauche du véhicule. |
|
Reglage
REGLAGE PROCEDURE 1. VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN (a) Vérifier la hauteur de la pédale de frein. (1) Retourner la moquette. (2) Amener le dossier de l'isolant de tableau ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN (a) Reposer l'écrou sur l'ensemble de support de pédale de frein. (b) Reposer l'ensemble de support de pédale de frein a ...
