REMONTAGE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION (pour 2ZR-FAE)
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.

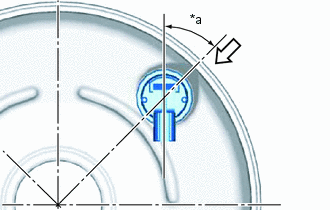

(b) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme indiqué sur le schéma.
|
*a | 45° +/- 20° |
 |
Centre de l'ensemble de servofrein |
2. REPOSER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.

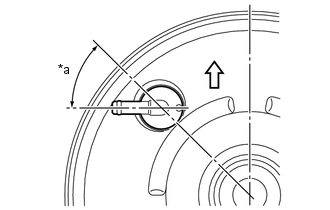

(b) Reposer l'ensemble de clapet de retenue de dépression de frein sur l'ensemble de servofrein, comme indiqué sur le schéma.
|
*a | 45° +/- 20° |
|
|
Haut(e) |
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN (a) S'assurer de la présence d'une ventilation allant du côté du servofrein à celui du moteur et ...
Repose
REPOSE PROCEDURE 1. REPOSER LE JOINT D'ETANCHEITE DE SERVOFREIN (a) Poser un joint d'étanchéité neuf sur l'ensemble de servofrein. 2. REPOSER L'ENSEMBLE DE SERVOFREIN (a) Reposer provisoirement ...
