REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DE TYPE A 3 POINTS
Cliquer ici
2. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DE TYPE A 3 POINTS
(a) Engager le guide pour reposer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
(b) S'assurer que l'ELR se bloque.
REMARQUE:
Cette vérification doit être effectuée avec l'ensemble de sangle extérieure de ceinture de sécurité arrière à 3 points posé.
(1) Avec l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 point posé, s'assurer que la ceinture se bloque quand elle est tirée rapidement.

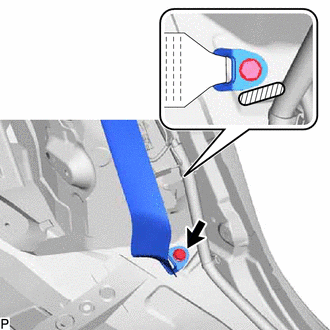

(c) Brancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec le boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
Pièce en saillie |
REMARQUE:
Ne pas laisser se chevaucher la pièce d'ancrage de l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points et la partie en saillie du panneau de plancher.
3. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
(a) Engager les 5 guides et les 3 agrafes pour reposer l'ensemble de panneau d'habillage de plage arrière.
(b) Brancher le connecteur.
4. REPOSER LE CACHE D'ORIFICE DE CEINTURE DE SECURITE D'HABILLAGE DE PLAGE ARRIERE
CONSEIL:
Procéder de la même façon pour tous les caches d'orifice de sangle d'habillage de plage arrière.
(a) Engager les 4 guides.
(b) Engager les 2 griffes pour reposer le cache d'orifice de ceinture de sécurité d'habillage de plage arrière.
5. REPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT
Cliquer ici
6. REPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE PAVILLON
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
8. REPOSER LE GARNISSAGE LATERAL DROIT DE SIEGE ARRIERE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté gauche)
Cliquer ici
10. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
12. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
Cliquer ici
13. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
14. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête non amovible)
Cliquer ici
16. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête amovible)
Cliquer ici
