REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE (pour côté conducteur)

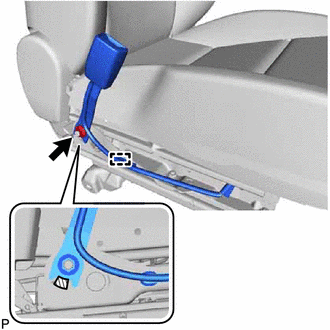

(a) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant gauche à l'aide de l'écrou.
 |
Pièce en saillie |
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant gauche et la partie en saillie du dispositif de réglage de siège avant.
(b) Engager l'attache.
(c) Engager chaque attache sous l'ensemble de siège avant.
2. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)
(a) fabrication TMMC:
(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant droite avec l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant droit et la partie en saillie du dispositif de réglage de siège avant.
|

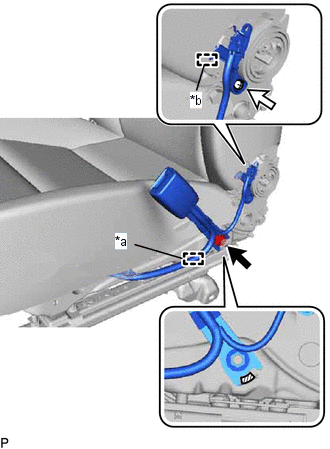

*a | Attache |
|
*b | Guide |
|
|
Pièce en saillie |
(2) Engager le guide pour brancher le contacteur de fin de course de l'ensemble de sangle intérieure de ceinture de sécurité avant droite.
(3) Reposer la vis.
(4) Engager l'attache.
(5) Engager chaque attache sous l'ensemble de siège avant.
(6) Connecter chaque connecteur sous l'ensemble de siège avant.

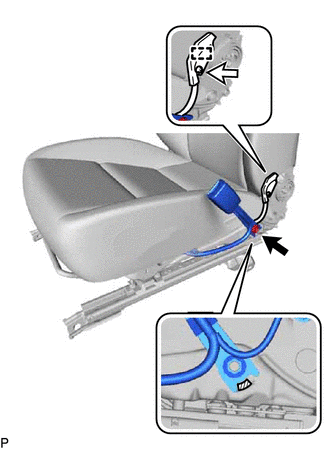

(b) pour fabrication TMMMS:
(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant droite avec l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant droit et la partie en saillie du dispositif de réglage de siège avant.
|
|
Pièce en saillie |
(2) Engager le guide pour brancher le contacteur de fin de course de l'ensemble de sangle intérieure de ceinture de sécurité avant droite.
(3) Reposer la vis.
(4) Engager chaque attache sous l'ensemble de siège avant.
(c) Engager le crochet.
3. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour côté passager avant)
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
CONSEIL:
Procéder de la même manière que pour le côté conducteur.
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
4. REPOSER L'ENSEMBLE DE SIEGE AVANT
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE (pour fabrication TMMC) (a) Mesurer la résistance en fonction de la (des) valeur(s) indiq ...
