REPOSE
PROCEDURE
1. REPOSER L'ELEMENT DE FILTRE A AIR

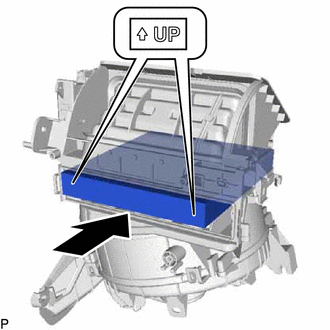

| (a) Reposer l'élément de filtre à air comme indiqué sur le schéma. REMARQUE: Reposer l'élément de filtre à air avec le repère UP orienté dans la bonne direction. |
|
2. REPOSER LE BOITIER DE FILTRE A AIR
(a) Engager le guide et la griffe pour reposer le boîtier de filtre à air.
3. REPOSER L'ENSEMBLE DE SOUFFLANTE
(a) Reposer l'ensemble de soufflante à l'aide des 3 boulons.
(b) pour système de climatisation automatique:
(1) Brancher le connecteur.
(c) pour régions froides:
(1) Engager chaque attache.
(2) Brancher le faisceau de câbles avec la vis.
4. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1
Cliquer ici
5. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
Remontage
