REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (avec toit ouvrant)
Cliquer ici
2. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (sans toit ouvrant)
Cliquer ici
3. REPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
(a) Reposer les 2 ampoules d'éclairage de lecture sur l'ensemble d'éclairage de lecture n° 2.
4. REPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
(a) Reposer les 2 ampoules d'éclairage de lecture sur les 2 douilles d'éclairage de lecture.

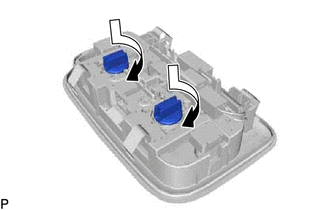

| (b) Tourner les 2 douilles d'éclairage de lecture avec les 2 ampoules d'éclairage de lecture comme indiqué sur le schéma afin de reposer l'ensemble. |
|
5. REPOSER LA LENTILLE DE PLAFONNIER EXTERIEURE (avec toit ouvrant)
(a) Libérer les 6 griffes pour reposer la lentille de plafonnier extérieure sur l'ensemble d'éclairage de lecture n° 2.
6. REPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE N° 2 (avec toit ouvrant)
(a) Engager les 4 griffes pour reposer l'ensemble d'éclairage de lecture n° 2 sur l'ensemble d'éclairage de lecture.
7. REPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
(a) Brancher le connecteur.

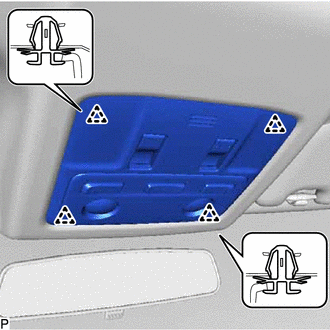

| (b) Engager les 4 agrafes pour reposer l'ensemble d'éclairage de lecture. |
|
8. REPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
(a) Brancher le connecteur.

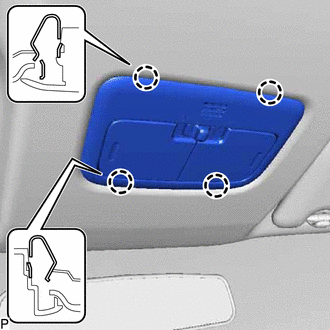

| (b) Engager les 4 griffes pour reposer l'ensemble d'éclairage de lecture. |
|
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant) (a) Appliquer la tension de la batterie au connecteur et vérifier si les éclairages personnels fonction ...
