REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

  Cliquer ici

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. REPOSER L'ENSEMBLE DE SIEGE AVANT

(a) Placer l'ensemble de siège avant dans l'habitacle.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

(b) Brancher le connecteur sur l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

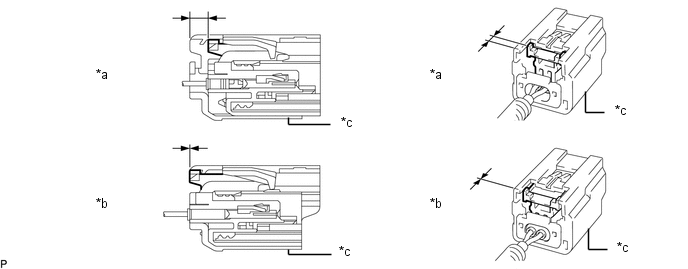

(1) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier est correcte, comme indiqué sur le schéma.

*a	Correct(e)	*b	Incorrect(e)
*c	CPA jaune	-	-

(2) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).

REMARQUE:

• Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

• Pendant qu'il est engagé, le verrouillage du boîtier blanc coulissera. Veiller à ne pas maintenir le verrouillage du boîtier blanc ni la partie supérieure du CPA jaune, car cela pourrait provoquer un mauvais ajustement.

(c) Brancher chaque connecteur et engager chaque attache sous l'ensemble de siège avant.

(d) Brancher le câble sur la borne négative (-) de la batterie.

REMARQUE:

Lors du débranchement du câble de la borne négative (-) de la batterie, certains systèmes doivent être initialisés après le rebranchement du câble.

Cliquer ici

(e) Reposer provisoirement l'ensemble de siège avant avec les 4 boulons.

(f) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

(g) Serrer les 2 boulons de la partie avant de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma.

(h) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position avant maximale.

(i) Serrer les 2 boulons de la partie arrière de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma.

2. REPOSER LE CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE

(a) Engager la griffe et le guide pour reposer le cache de support de glissière intérieure de siège.

3. REPOSER LE CACHE DE GLISSIERE DE SIEGE

(a) Engager les 2 griffes pour reposer le cache de glissière de siège.

4. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

(b) Engager les 2 griffes et les 2 guides pour reposer le cache de support de glissière extérieure de siège avant.

5. REPOSER LE CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE AVANT

(a) Engager les 2 griffes et les 2 guides pour reposer le cache de support de glissière intérieure de siège avant.

6. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

(a) Reposer l'ensemble d'appuie-tête de siège avant sur l'ensemble de siège avant.

7. VERIFIER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

8. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage des sièges)

Cliquer ici

9. VERIFIER LE TEMOIN SRS

Cliquer ici
