REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE CAPTEUR D'AIRBAG ARRIERE
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

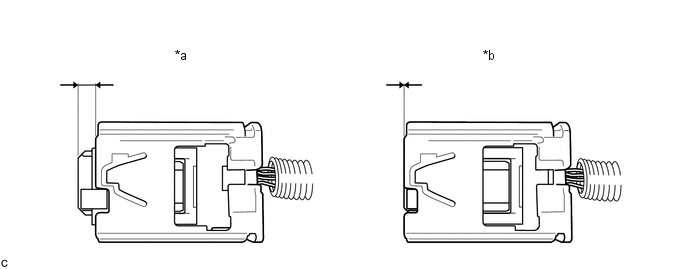

(c) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est correcte, comme indiquée sur le schéma.
*a | Correct(e) | *b |
Incorrect(e) |
(d) Introduire la goupille de capteur d'airbag arrière (butée) dans l'orifice de carrosserie et reposer le capteur d'airbag arrière sur la carrosserie du véhicule à l'aide de l'écrou.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
REMARQUE:
- Si le capteur d'airbag arrière a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, le remplacer par un élément neuf.
- Lors de la repose du capteur d'airbag arrière, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
- S'assurer que la goupille de capteur d'airbag arrière (butée) est correctement insérée dans l'orifice de carrosserie.
- Serrer l'écrou tout en maintenant le capteur d'airbag arrière car la goupille (butée) du capteur d'airbag arrière est fragile.
(e) Brancher le connecteur du capteur d'airbag arrière.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

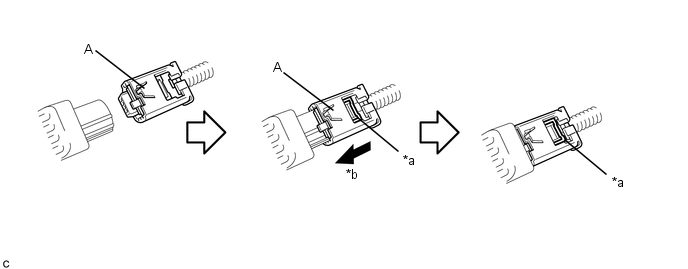

(1) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
*a | Verrouillage du boîtier blanc |
*b | Faire coulisser |
CONSEIL:
Pendant qu'il est engagé, le verrouillage du boîtier blanc coulissera. Veiller à ne pas maintenir le verrouillage du boîtier blanc ou de la pièce (A), car cela pourrait entraîner un mauvais raccord.
(f) S'assurer que les pièces posées du capteur d'airbag arrière ne sont pas desserrées.
2. REPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE
Cliquer ici
4. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
5. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
6. REPOSER L'ENSEMBLE DE SIEGE ARRIERE
avec appuie-tête non amovible: Cliquer ici
avec appuie-tête amovible: Cliquer ici
7. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
8. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
9. VERIFIER LE TEMOIN SRS
Cliquer ici
