REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE CAPTEUR D'AIRBAG AVANT
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

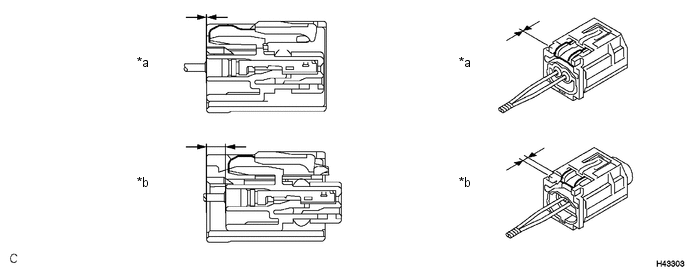

(c) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est correcte, comme indiquée sur le schéma.

*a | Incorrect(e) | *b |
Correct(e) |
(d) Introduire la goupille de capteur d'airbag avant (butée) dans l'orifice de carrosserie et reposer le capteur d'airbag avant sur la carrosserie du véhicule à l'aide du boulon.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
REMARQUE:
- Si le capteur d'airbag avant a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, le remplacer par un élément neuf.
- Lors de la repose du capteur d'airbag avant, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
- S'assurer que la goupille de capteur d'airbag avant (butée) est correctement insérée dans l'orifice de corps.
- Serrer le boulon tout en maintenant le capteur d'airbag avant car la goupille (butée) du capteur d'airbag avant est fragile.
(e) Brancher le connecteur sur le capteur d'airbag avant.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

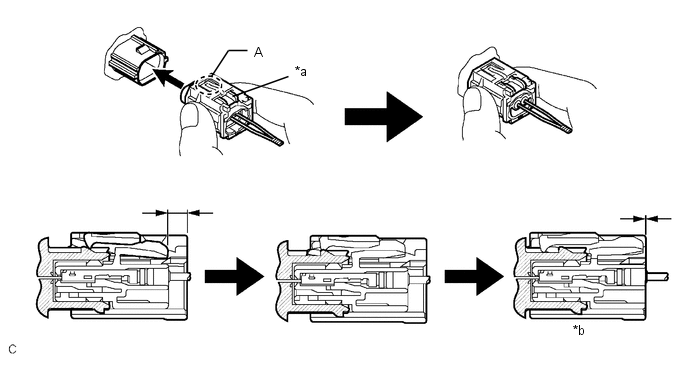

(1) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).

*a | Verrouillage du boîtier blanc |
*b | Le branchement est terminé |
CONSEIL:
Pendant qu'il est engagé, le verrouillage du boîtier blanc coulissera. Veiller à ne pas maintenir le verrouillage du boîtier blanc ou de la pièce (A), car cela pourrait entraîner un mauvais raccord.
(f) S'assurer que les pièces posées du capteur d'airbag avant ne sont pas desserrées.
2. REPOSER L'ENSEMBLE DE PHARE
Cliquer ici
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
4. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
5. VERIFIER ET REGLER LA PORTEE DES PHARES
Cliquer ici
6. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
7. VERIFIER LE TEMOIN SRS
Cliquer ici
