REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Brancher les 2 connecteurs d'airbag sur l'ensemble de bouton d'avertisseur sonore.

REMARQUE:

  • Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
  • Veiller à brancher uniquement les connecteurs à chaque couleur correspondante.

*a

Connecteur d'airbag

*b

Connecteur de l'avertisseur sonore

*c

Verrouillage de connecteur d'airbag

(d) Enfoncer les 2 verrouillages de connecteur d'airbag pour reposer les 2 connecteurs d'airbag.

(e) Brancher le connecteur d'avertisseur sonore sur l'ensemble de bouton d'avertisseur sonore.

(f) Appuyer sur l'ensemble de bouton d'avertisseur sonore pour engager soigneusement les 3 goupilles.

REMARQUE:

  • S'assurer que les goupilles sont solidement insérées dans les orifices d'ensemble de volant.
  • Veiller à engager les 2 goupilles supérieures en premier.
  • S'assurer que l'ensemble de bouton d'avertisseur sonore est correctement posé.

2. REPOSER LE CACHE INFERIEUR DE VOLANT N° 2

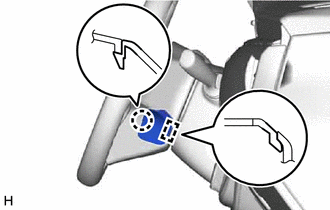

(a) Engager le guide et la griffe pour poser le cache inférieur de volant n° 2.

3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

4. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

(a) S'assurer que l'avertisseur sonore fonctionne.

Si l'avertisseur sonore ne fonctionne pas, vérifier le système d'avertisseur sonore.

Cliquer ici

5. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

6. VERIFIER LE TEMOIN SRS

Cliquer ici
