REPOSE
PROCEDURE
1. REPOSER LE GOUJON FILETE (avec goujon fileté)
CONSEIL:
Si un goujon fileté est déformé ou si ses filets sont abîmés, le remplacer.
(a) A l'aide d'une clé à douille "TORX" E6, reposer les 2 goujons filetés sur le collecteur d'admission. Torque: 5,0 N·m {51 kgf·cm, 44 in·lbf} |
|
2. REPOSER LE JOINT N° 1 ENTRE LE COLLECTEUR D'ADMISSION ET LA CULASSE
(a) Poser un joint entre le collecteur d'admission et la culasse n° 1 neuf sur le collecteur d'admission.
3. REPOSER LE COLLECTEUR D'ADMISSION
(a) Reposer le joint de cache de moteur sur le collecteur d'admission.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
(b) Reposer provisoirement le renfort de collecteur d'admission et le collecteur d'admission avec les 4 boulons et les 2 écrous. CONSEIL: Si le boulon de réglage du collecteur d'admission ne peut être serré sur le couple de serrage indiqué, car l'extrémité du boulon de réglage du support de générateur n° 2 se trouve dans le chemin, déposer la courroie crantée trapézoïdale en premier lieu. Cliquer ici
|
|

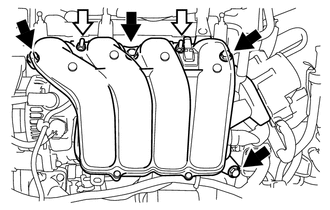

(c) Serrer les 4 boulons et les 2 écrous au couple prescrit en plusieurs étapes.

![]() |
Boulon |
![]() |
Ecrou |
Torque:
28 N·m {286 kgf·cm, 21 ft·lbf}
(d) Reposer le support d'attache de faisceau de câbles avec le boulon.
Torque:
15 N·m {153 kgf·cm, 11 ft·lbf}
(e) Fixer les 4 attaches de faisceau de câbles.
4. BRANCHER LA DURITE DE VENTILATION
(a) Brancher la durite de ventilation n° 1 sur le collecteur d'admission et faire coulisser l'agrafe pour la fixer.
5. BRANCHER LA DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1
(a) Brancher la durite d'alimentation en vapeurs de carburant n° 1 sur le collecteur d'admission.
6. REPOSER LE SUPPORT DE CAPTEUR DE DEPRESSION
(a) Reposer le support de capteur de dépression sur le collecteur d'admission avec le joint de cache du moteur.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
(b) Brancher l'ensemble de durite d'air n° 1 sur le collecteur d'admission.
(c) Engager les 2 attaches de faisceau de câbles sur le support de capteur de dépression.
(d) Fixer l'attache du faisceau de câbles sur le collecteur d'admission.
7. REPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
Cliquer ici
8. REPOSER L'ENSEMBLE DE CORPS DE PAPILLON
Cliquer ici
