REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

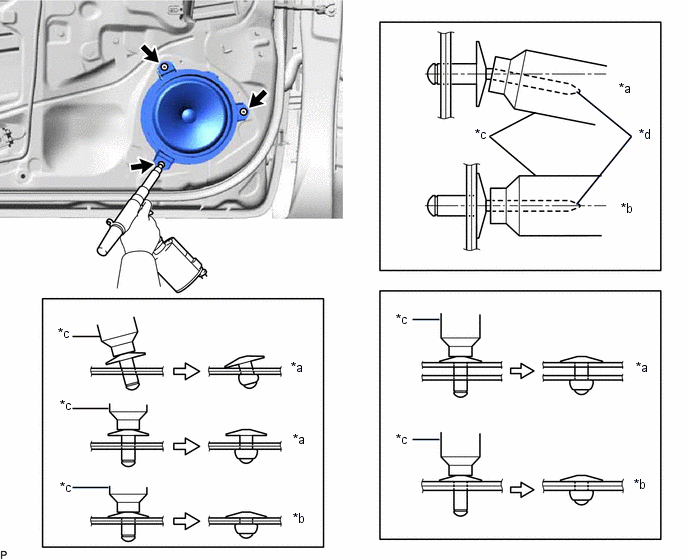

(a) A l'aide d'une riveteuse pneumatique ou d'une riveteuse manuelle, reposer l'ensemble de haut-parleur avant n° 1 avec 3 rivets neufs.
|
*a | Incorrect(e) | *b |
Correct(e) |
| *c |
Riveteuse | *d | Mandrin |
REMARQUE:
- Ne pas toucher le cône du haut-parleur.
- Ne pas faire levier sur les rivets avec la riveteuse car cela risque d'endommager la riveteuse et le mandrin.
- S'assurer que les rivets sont bien en place contre le haut-parleur.
- Ne pas incliner la riveteuse lors de la pose des rivets sur le haut-parleur.
- Ne laisser aucun jeu entre les têtes de rivet et le haut-parleur.
- Ne laisser aucun jeu entre le haut-parleur et la porte. Maintenir fermement le haut-parleur et la porte tout en reposant le rivet.
CONSEIL:
Si le rivet ne peut être coupé, le tirer une fois et le couper.
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (avec haut-parleur avant n° 2)
(a) Engager les 3 griffes pour reposer l'ensemble de haut-parleur avant n° 2.
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
4. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
5. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
8. POSER LE CACHE DE LA POIGNEE DE MAINTIEN DE PORTE
Cliquer ici
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 (a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie. (b) S'assurer que le haut-parl ...
