REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE
(a) Reposer l'ensemble de moteur d'essuie-glace avant à l'aide des 3 boulons.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
(b) Appliquer de la graisse MP sur le pivot de l'ensemble de moteur d'essuie-glace avant. |
|
(c) Brancher la tige de tringlerie d'essuie-glace avant n° 1 sur le pivot de l'ensemble de moteur d'essuie-glace avant. |
|
2. REPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
(a) Engager l'œillet de moteur comme indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager le pare-brise lors de la pose de l'ensemble de moteur et de tringlerie d'essuie-glace avant. |
|
(b) Reposer l'ensemble de moteur et de tringlerie d'essuie-glace à l'aide des 2 boulons.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
(c) Engager les 2 attaches.
(d) Brancher le connecteur.
3. REPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT

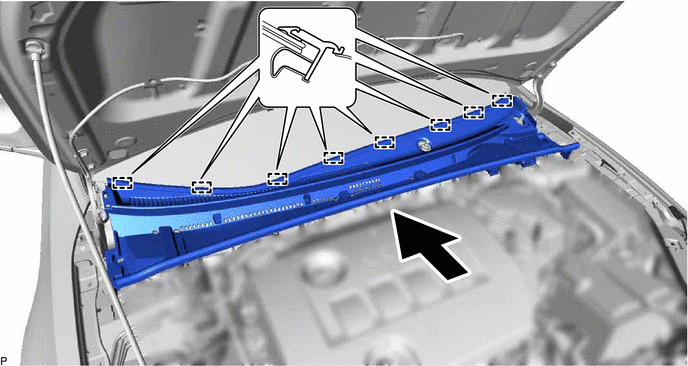

(a) Engager les 8 guides comme indiqué sur le schéma.

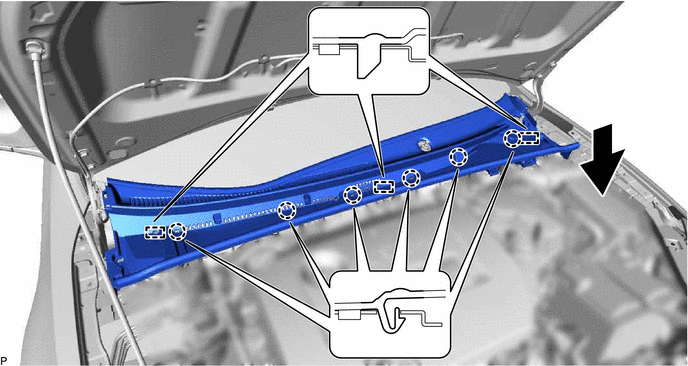

(b) Engager les 3 guides et les 6 griffes pour reposer le sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.

(c) Reposer les 2 agrafes.
4. REPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT GAUCHE
(a) Engager les 3 guides et la griffe pour reposer le sous-ensemble de ventilateur côté auvent gauche.
5. REPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. REPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
(a) En cas de réutilisation de l'ensemble de bras et de balai d'essuie-glace avant gauche: (1) Nettoyer les cannelures de bras d'essuie-glace pour éliminer les ébarbures, la poussière, etc. REMARQUE: Ne pas rectifier les cannelures de bras d'essuie-glace. |
|
(b) En cas de réutilisation de l'ensemble de tringlerie d'essuie-glace avant: (1) Nettoyer les cannelures de pivot d'essuie-glace avec une brosse métallique. |
|
(c) Actionner l'essuie-glace puis arrêter l'ensemble de moteur d'essuie-glace avant dans la position d'arrêt automatique.
(d) Reposer l'ensemble de bras et de balai d'essuie-glace avant gauche à l'aide de l'écrou dans la position indiquée sur le schéma. Torque: 26 N·m {265 kgf·cm, 19 ft·lbf} CONSEIL: Maintenir le bras d'essuie-glace avec la main tout en serrant l'écrou. Mesure de référence:
|
|
7. REPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT
(a) En cas de réutilisation de l'ensemble de bras et de balai d'essuie-glace avant droit: (1) Nettoyer les cannelures de bras d'essuie-glace pour éliminer les ébarbures, la poussière, etc. REMARQUE: Ne pas rectifier les cannelures de bras d'essuie-glace. |
|
(b) En cas de réutilisation de l'ensemble de tringlerie d'essuie-glace avant:
(1) Nettoyer les cannelures de pivot d'essuie-glace avec une brosse métallique. |
|
(c) Actionner l'essuie-glace puis arrêter l'ensemble de moteur d'essuie-glace avant dans la position d'arrêt automatique.
(d) Reposer l'ensemble de bras et de balai d'essuie-glace avant droit à l'aide de l'écrou dans la position indiquée sur le schéma. Torque: 26 N·m {265 kgf·cm, 19 ft·lbf} CONSEIL: Maintenir le bras d'essuie-glace avec la main tout en serrant l'écrou. Mesure de référence:
|
|
(e) Mettre le contacteur d'allumage en position ON.
(f) Actionner l'essuie-glace avant tout en vaporisent le liquide de lave-glace sur la vitre de pare-brise. S'assurer que les essuie-glaces avant fonctionnent correctement et qu'ils n'entrent pas en contact avec la carrosserie du véhicule.
(g) Soulever chaque bras d'essuie-glace deux fois, une fois que les essuie-glaces sont à l'arrêt et vérifier la position de réglage d'essuie-glace.
(h) Mettre le contacteur d'allumage en position OFF.
8. REPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
(a) Engager les 3 griffes pour reposer le capuchon de bras d'essuie-glace avant. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
