REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

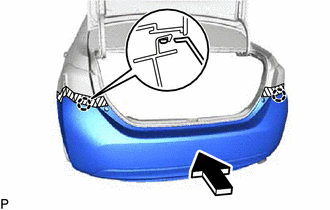

(a) Engager les 2 griffes comme indiqué sur le schéma. |
|

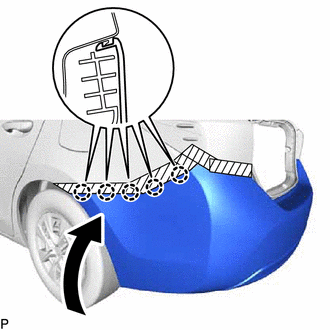

(b) Engager les 5 griffes comme indiqué sur le schéma pour reposer l'ensemble de pare-chocs arrière. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(c) Reposer la vis et l'agrafe.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(d) Reposer les 6 agrafes.
(e) Reposer les 2 vis.
