REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
(a) Déplacer l'ensemble de pare-chocs avant pour le mettre en place et reposer les 3 agrafes.
(b) Tirer vers l'arrière le côté de l'ensemble de pare-chocs avant et brancher le connecteur.
REMARQUE:
Ne pas exercer une force excessive en tirant vers l'arrière le côté de l'ensemble de pare-chocs avant.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

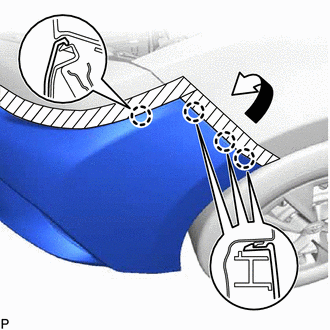

| (c) Engager les 4 griffes comme indiqué sur le schéma pour reposer l'ensemble de pare-chocs avant. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(d) Reposer les 6 vis.

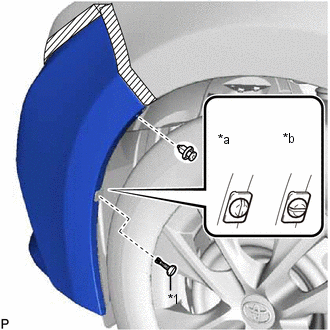

| (e) Reposer l'agrafe de maintien d'axe comme indiqué sur le schéma. REMARQUE: Introduire l'agrafe de maintien de goupille à l'aide de la rainure alignée verticalement. Ne pas tourner l'agrafe après l'avoir introduite. Après la repose, s'assurer que la rainure est alignée verticalement. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(f) Reposer l'agrafe.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
2. REPOSER LE SOUS-ENSEMBLE DE CALANDRE
Cliquer ici
3. REGLER LA PORTEE DES FEUX ANTIBROUILLARDS (avec feu antibrouillard)
Cliquer ici
