REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE MOTEUR LEVE-VITRE ELECTRIQUE ARRIERE
REMARQUE:
Le bras du mécanisme doit se trouver sous la position intermédiaire lors de la repose de l'ensemble de moteur de lève-vitre électrique arrière.
(a) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de moteur de lève-vitre électrique arrière avec les 3 vis sur le sous-ensemble de lève-vitre de porte arrière.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
CONSEIL:
Lors du remplacement de l'ensemble de moteur de lève-vitre électrique arrière, un nouvel ensemble de moteur de lève-vitre électrique arrière utilise des vis autotaraudeuses pour fileter les nouveaux orifices de pose lors de la pose des vis autotaraudeuses.
2. REPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
4. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE
Cliquer ici
6. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1
Cliquer ici
7. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici

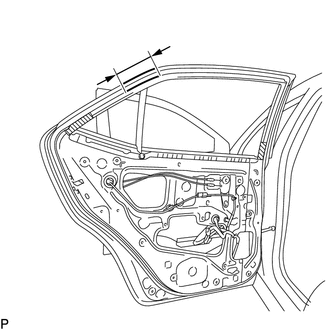

8. RACCORDER LE BOURRELET DE PORTE ARRIERE
| (a) Brancher le bourrelet de porte arrière comme indiqué sur le schéma. |
|
9. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
10. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
12. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
13. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
14. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
15. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
16. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
