REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN
(a) Reposer l'écrou sur l'ensemble de support de pédale de frein.

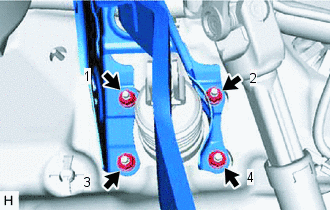

(b) Reposer l'ensemble de support de pédale de frein avec les 4 écrous. Torque: 12,7 N·m {130 kgf·cm, 9 ft·lbf} REMARQUE: Serrer les 4 écrous dans l'ordre indiqué sur le schéma. |
|
(c) Engager les 2 attaches pour reposer le faisceau de câbles sur l'ensemble de support de pédale de frein.
(d) Reposer l'ensemble de support de pédale de frein sur l'ensemble de renfort de tableau de bord à l'aide du boulon.
Torque:
23,6 N·m {241 kgf·cm, 17 ft·lbf}
2. REPOSER L'AXE DE TIGE DE POUSSEE
(a) Appliquer de la graisse au glycol à base de savon de lithium sur l'axe de tige de poussée et l'orifice de pose de l'ensemble de support de pédale de frein.

![]() |
Graisse au glycol à base de savon de lithium |

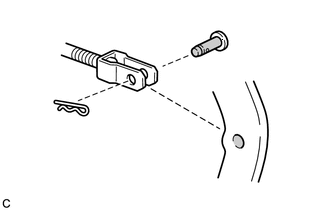

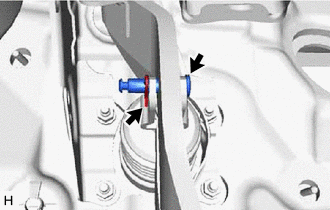

(b) Brancher la chape de tige de poussée de maître-cylindre de frein sur l'ensemble d'appui de la pédale de frein à l'aide de l'axe de tige de poussée comme indiqué sur le schéma et poser une agrafe neuve. REMARQUE: Reposer l'axe de tige de poussée dans le bon sens. |
|
3. REPOSER LE RESSORT DE RAPPEL DE LA PEDALE DE FREIN

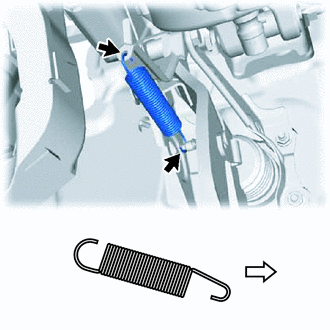

(a) Reposer le ressort de rappel de pédale de frein sur l'ensemble de support de pédale de frein et l'axe de tige de poussée, comme indiqué sur le schéma.

![]() |
Avant |
4. REPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX STOP
5. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP
Cliquer ici
6. REPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1
Cliquer ici
7. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Cliquer ici
8. VERIFIER ET REGLER LA PEDALE DE FREIN
Cliquer ici
