Pieces Constitutives
PIECES CONSTITUTIVES

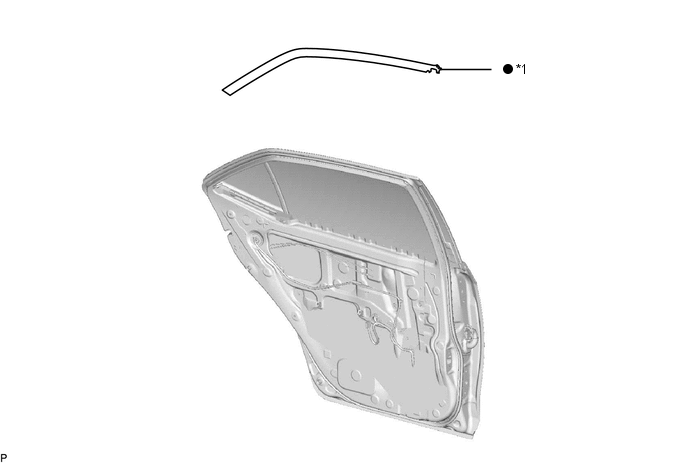

SCHEMA
|
*1 | RUBAN DE MASQUAGE N° 2 |
- | - |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LA MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE ARRIERE
Cliquer ici
2. DEPOSER LE RUBAN DE MASQUAGE N° 2
(a) A l'aide d'une lampe chauffante, chauffer la carrosserie du véhicule et le ruban de masquage n° 2.
Température de chauffage|
Elément | Température |
|---|---|
|
Carrosserie du véhicule et ruban de masquage n° 2 |
40 à 60°C (104 à 140°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou le ruban de masquage n° 2.
| (b) Extraire une extrémité du ruban de masquage n° 2 pour le déposer. CONSEIL: Lorsque l'on tire sur le ruban de masquage n° 2, le tirer parallèlement à la carrosserie. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. INSTRUCTIONS DE REPARATION
Cliquer ici
2. REPOSER LE RUBAN DE MASQUAGE N° 2

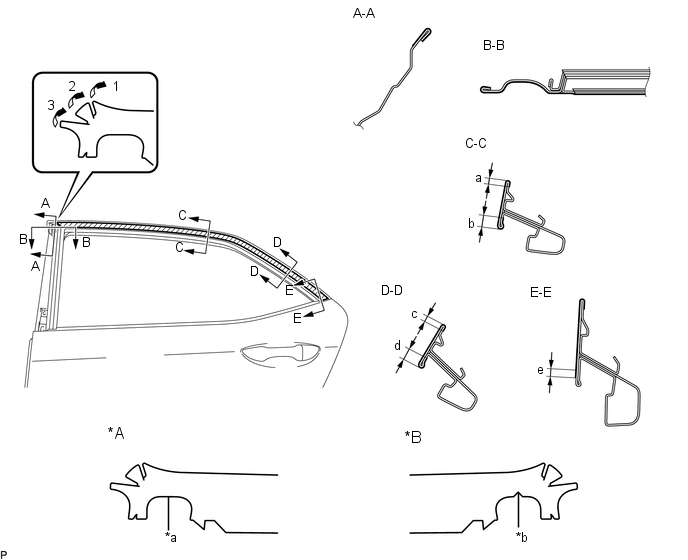

(a) Se reporter au schéma pour placer le ruban de masquage n° 2 neuf.
|
*A | pour côté gauche |
*B | pour côté droit |
|
*a | Ligne droite |
*b | Triangle |
|
Mesure | Mesure |
|---|---|
|
a | 2,0 à 4,0 mm (0,0787 à 0,157 po) |
|
b | 5,0 mm (0,197 po) |
|
c | 2,0 à 4,0 mm (0,0787 à 0,157 po) |
|
d | 5,0 mm (0,197 po) |
|
e | 4,0 mm (0,157 po) |
(b) Retirer la feuille de protection et appliquer le ruban de masquage n° 2.
3. REPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE
Cliquer ici
