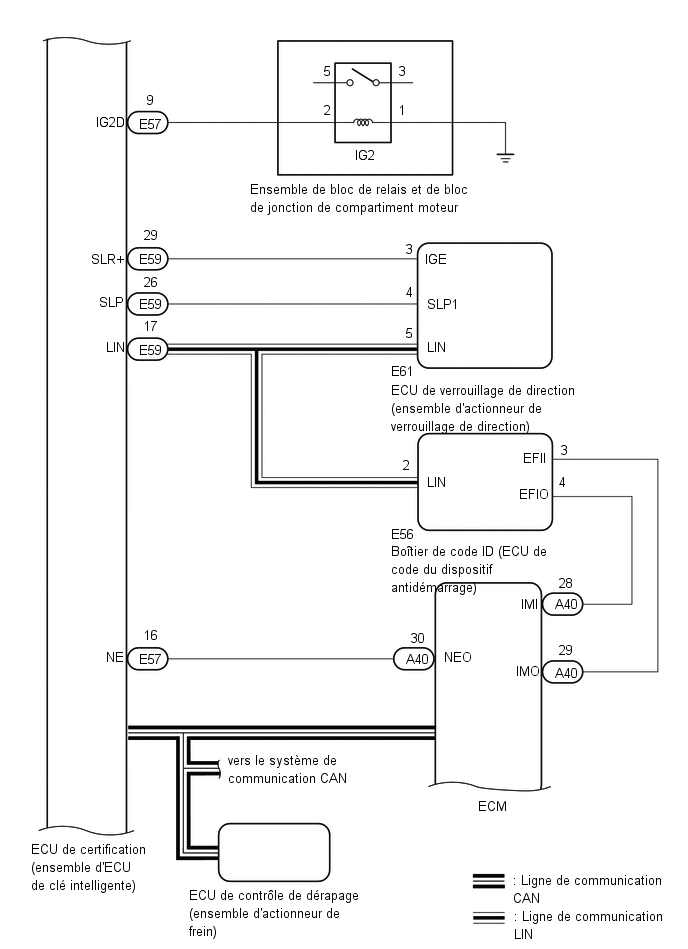

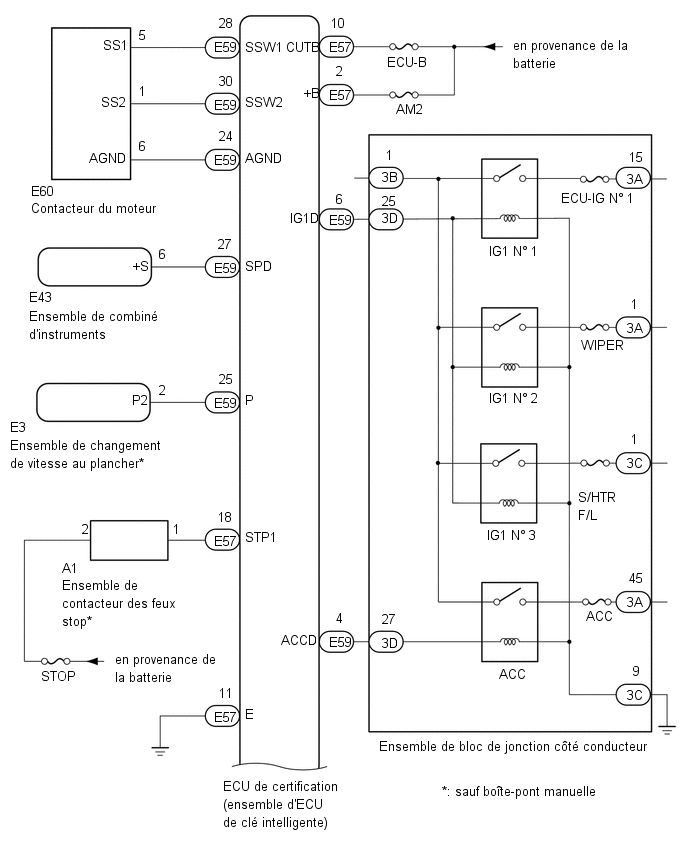

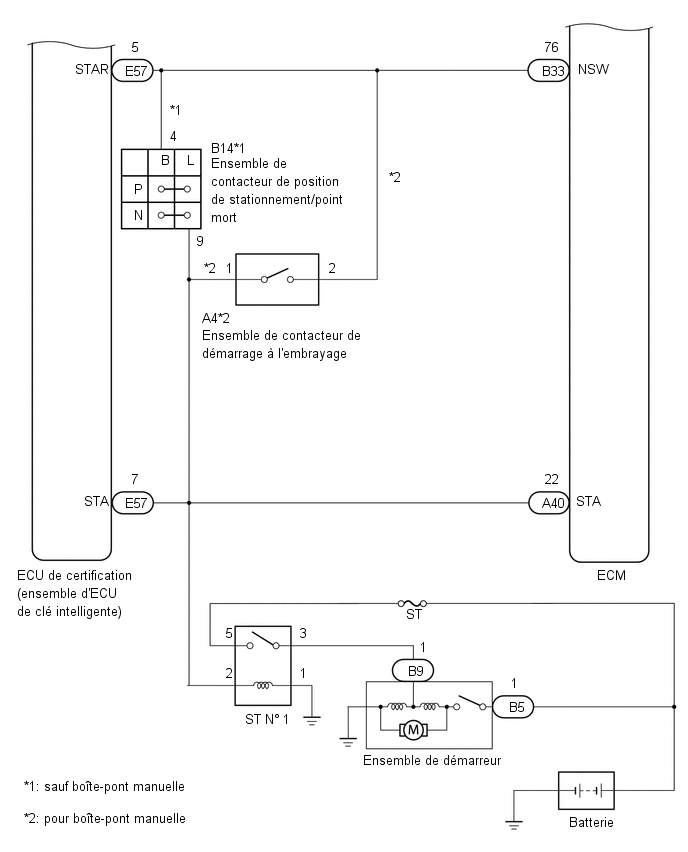

SCHEMA DU SYSTEME
Pièce constitutive | Description générale |
---|---|
Contacteur du moteur
|
|
ECU de certification (ensemble d'ECU de clé intelligente) |
|
ECM |
|
Boîtier de code ID (ECU de code de dispositif antidémarrage) |
|
ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction) |
|
Ensemble de combiné d'instruments |
|
Relais IG, ACC |
S'allume / s'éteint en fonction de la commande de l'ECU de certification (ensemble d'ECU de clé intelligente) et fournit l'alimentation électrique à chaque système. |
Ensemble de contacteur de feux stop*1 |
Détecte que la pédale de frein a été enfoncée (contacteur en position ON) et transmet un signal à l'ECU de certification (ensemble d'ECU de clé intelligente). |
Ensemble de contacteur de démarrage à l'embrayage*2 |
Détecte que la pédale d'embrayage a été enfoncée (contacteur en position ON) et transmet un signal à l'ECU de certification (ensemble d'ECU de clé intelligente). |
Ensemble de contacteur de position de stationnement/point mort*1 |
Emet un signal de rapport engagé à l'ECU de certification (ensemble d'ECU de clé intelligente) |
Ensemble de changement de vitesse au plancher*1 |
Emet un signal de sélection à l'ECU de certification (ensemble d'ECU de clé intelligente) |
Ensemble d'antenne de clé électronique intérieur n° 1 (plancher avant) Ensemble d'antenne de clé électronique intérieur n° 2 (plancher arrière) |
Envoie le code de demande de l'ECU de certification (ensemble d'ECU de clé intelligente) et génère une zone de détection à l'intérieur du véhicule. |
Récepteur de commande de porte | Reçoit le code/code à distance de système de clé intelligente envoyé du sous-ensemble d'émetteur de clé électronique et le transmet à l'ECU de certification (ensemble d'ECU de clé intelligente). |
Sous-ensemble d'émetteur de clé électronique |
Envoie le code ID à la réception d'un signal de demande. |
- *1: sauf boîte-pont manuelle
- *2: pour boîte-pont manuelle
- *3: Avec écran multifonction (type de point LCD)
- *4: Avec écran multifonction (pour type de segment LCD)
