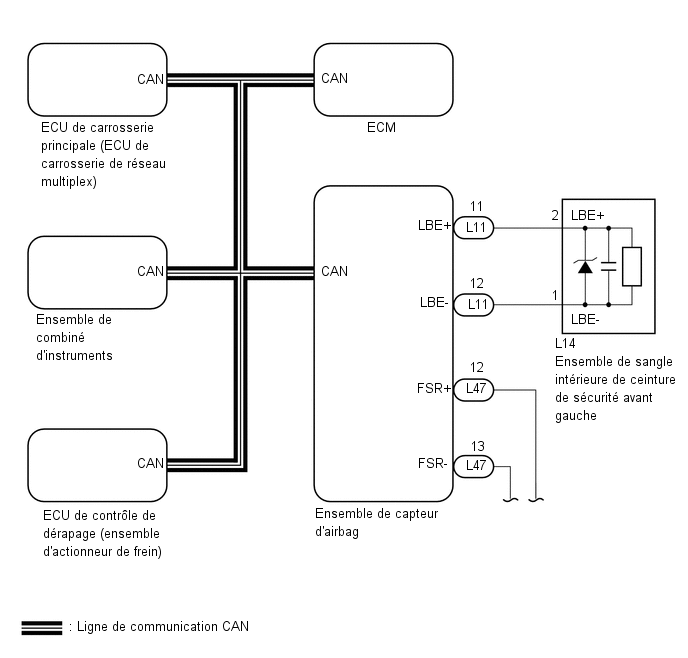

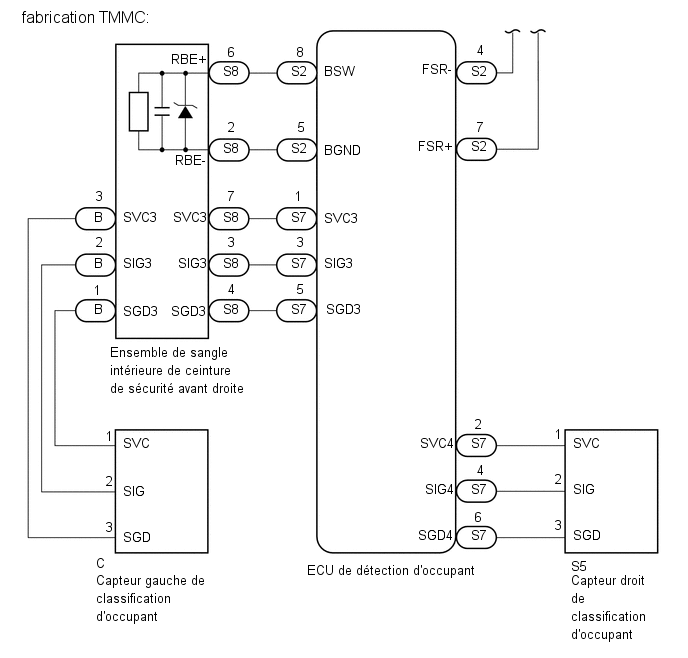

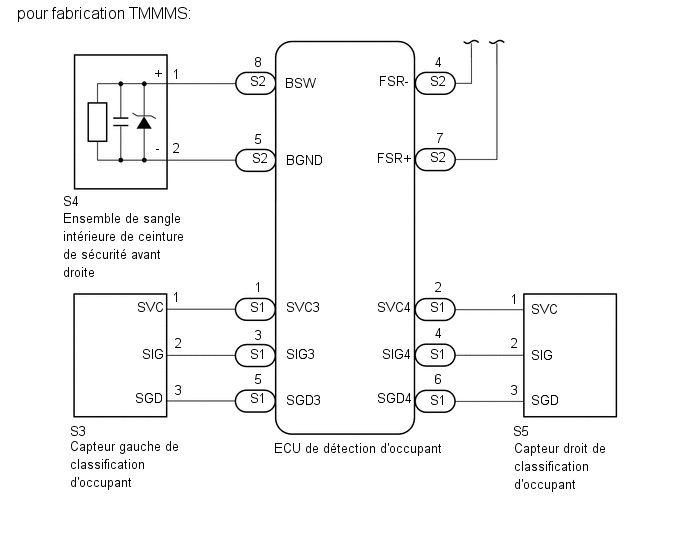

SCHEMA DU SYSTEME
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
|
Ensemble de capteur d'airbag | ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Contacteur de boucle d'ensemble de sangle intérieure de ceinture de sécurité avant gauche |
CAN |
| ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Ensemble de combiné d'instruments |
| |
| ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Ensemble de combiné d'instruments | Vitesse du véhicule | |
|
ECM | Ensemble de combiné d'instruments |
|
- *1: pour boîte-pont manuelle
- *2: sauf boîte-pont manuelle
