SCHEMA DU SYSTEME

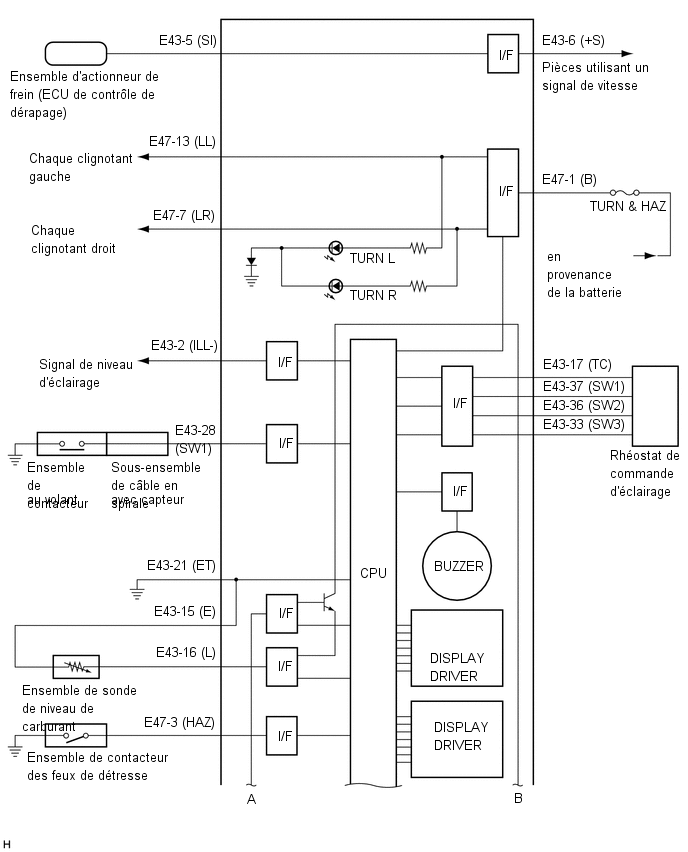

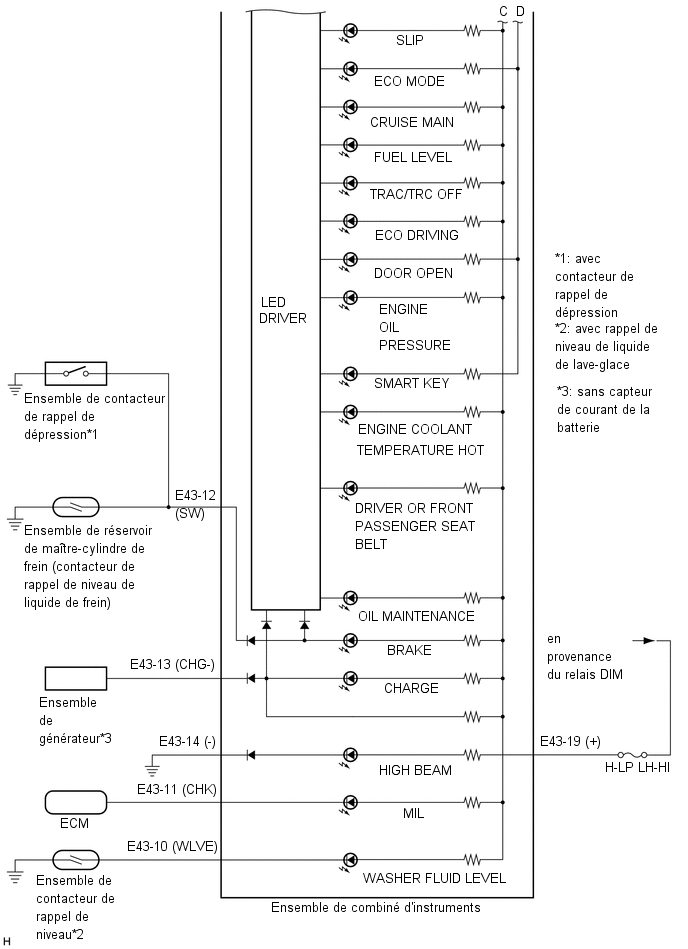

1. Ensemble de combiné d'instruments (écran multifonction (type LCD à segments))

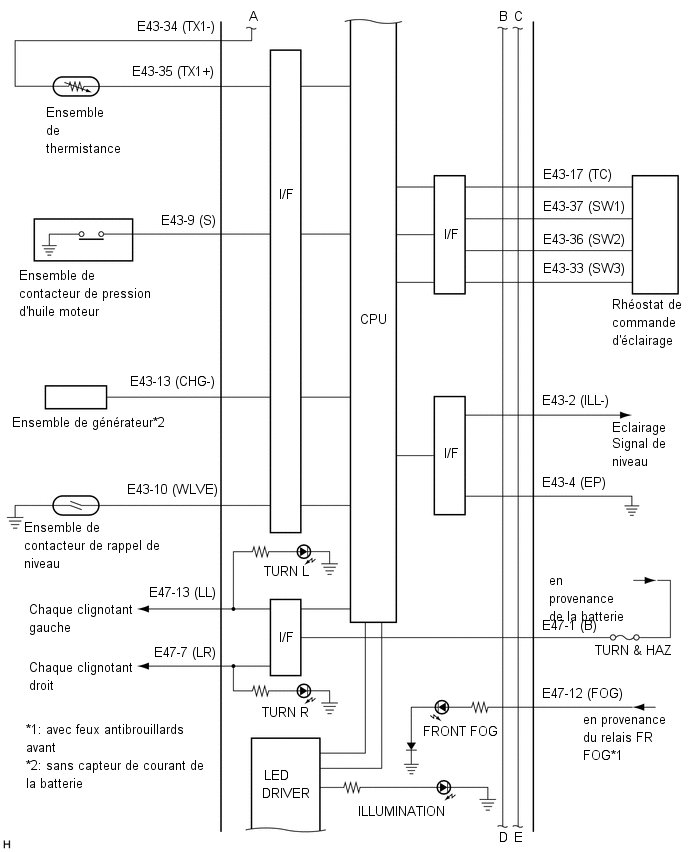

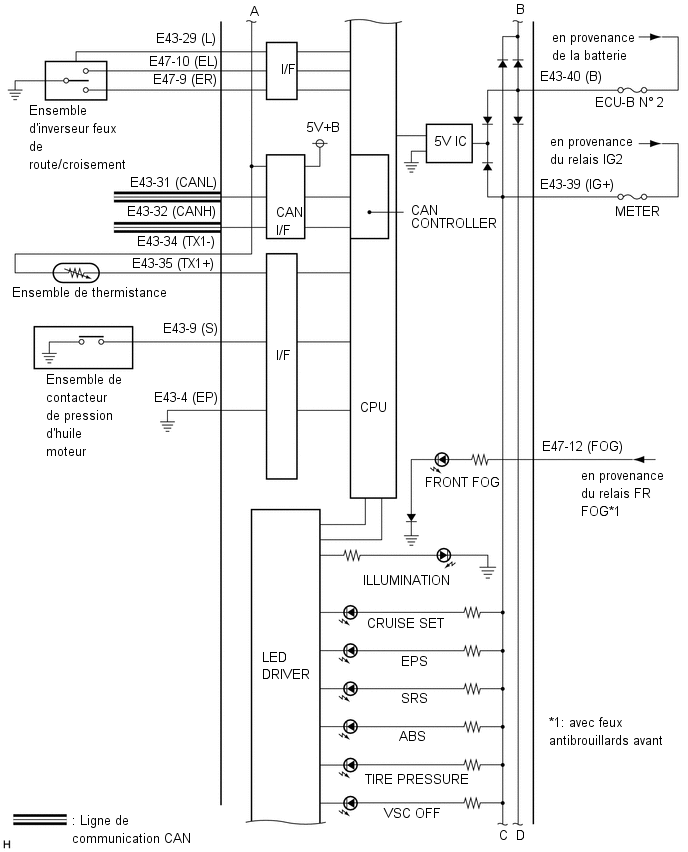

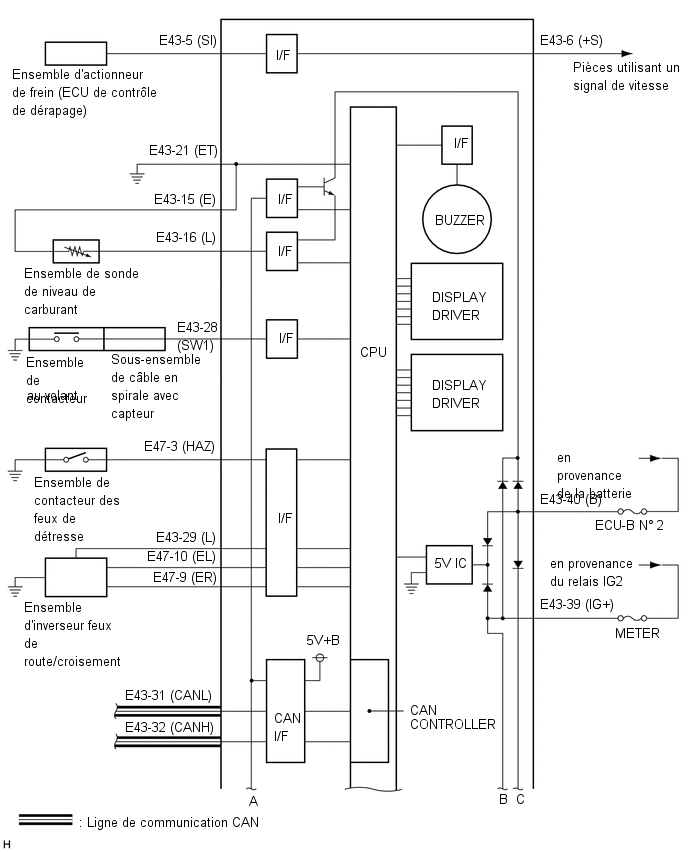

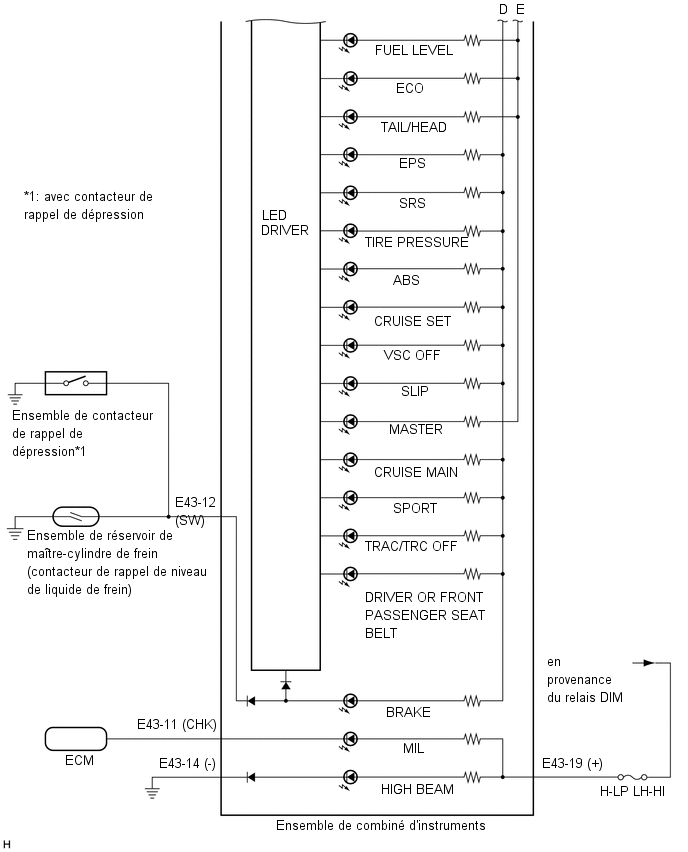

2. Ensemble de combiné d'instruments (écran multifonction (type LCD à points))
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA - *1 ENSEMBLE DE THERMISTANCE *2 ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT *3 ENSEMBLE DE GENERATEUR (sans capteur de courant d ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. DESCRIPTION DE L'ENSEMBLE DE COMBINE D'INSTRUMENTS (a) Ecran multifonction (type LCD Ã segments) *a Exemple d'indication *b Compte-tours *c C ...
D'autres materiaux:
Circuit d'électrovanne SM (C1225,C1468,C1469,C146A,C146B)
DESCRIPTION Ces
électrovannes s'activent à la réception des signaux transmis par l'ECU
de contrôle de dérapage (ensemble d'actionneur de frein) et commandent
la pression agissant sur les cylindres de roue pour contrôler la force
de freinage.
N° de DTC Objet de la détection ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1
*2 SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT
*3 PLAQUE DE PROTECTION ETANCHE DROITE
- -
N*m (kgf*cm, lbf*pi): couple de serrage pr ...
Entrée faible dans le circuit de température d'air d'admission (P0112,P0113)
DESCRIPTION
Le
capteur de température d'air d'admission, situé sur le sous-ensemble de
débitmètre d'air massique, contrôle la température d'air d'admission.
Le capteur de température d'air d'admission possède une thermistance
intégrée dont la valeur ohmique varie en fonction de ...
