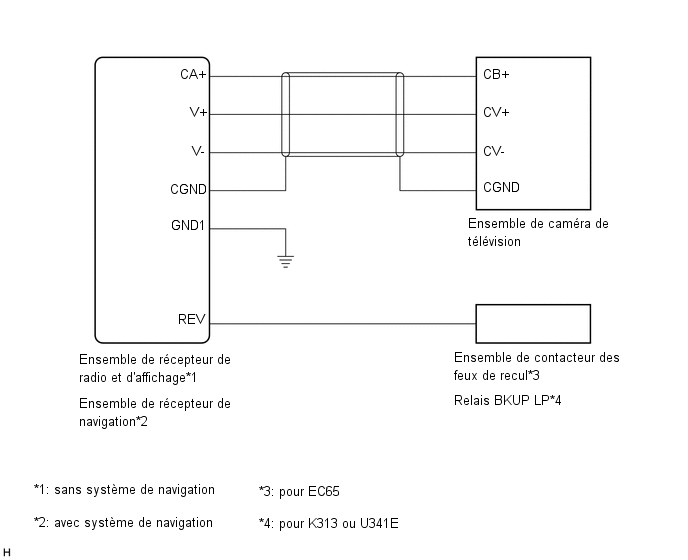

SCHEMA DU SYSTEME
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE CONTACTEUR DES FEUX DE RECUL (pour EC65) *2 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. GENERALITES (a) Pour aider le conducteur à garer son véhicule en affichant une image de la zone se trouvant derrière le véhicule, ce système dispose d'un ensemble ...
D'autres materiaux:
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE TRAVERSE CENTRALE DE FIXATION DU MOTEUR
*2 ENSEMBLE DE MOTEUR AVEC BOITE-PONT
*3 CABLE DU MOTEUR
*4 SILENTBLOC DE SUPPORT DU MOTEUR AVANT
*5 SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
*6 SILENT ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour côté admission)
*2 CACHE-SOUPAPES N° 2
*3 ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour côté échappement)
*4 JOINT ...
Circuit du témoin des feux de croisement
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande les feux de croisement. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante. ...
