SCHEMA DU SYSTEME

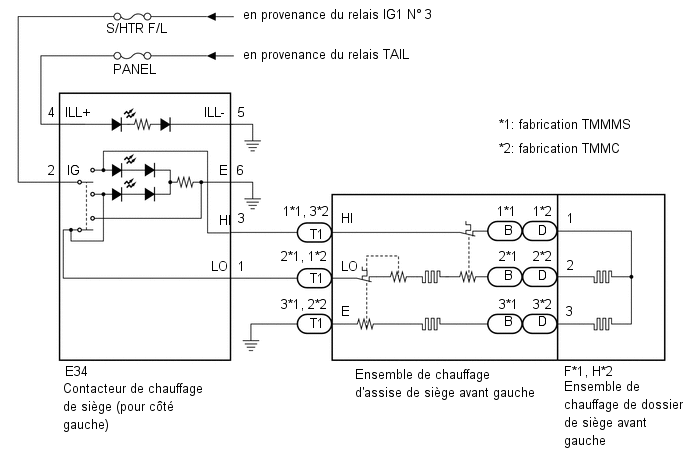

1. pour côté gauche

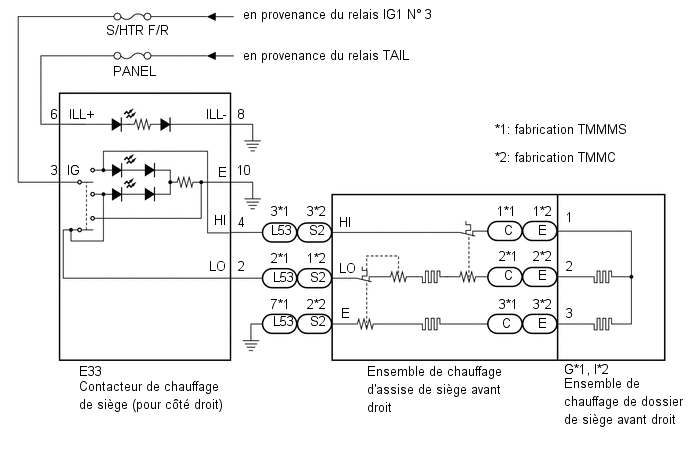

2. pour côté droit
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 CONTACTEUR DE CHAUFFAGE DE SIEGE (pour côté gauche) *2 CONTACTEUR DE CHAUFFAGE DE SIEGE (pour côté droit) *3 ENSEMBLE D ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. CHAUFFAGE DE SIEGE AVANT (a) En actionnant le contacteur de chauffage de siège, la température peut être contrôlée dans une plage de 36 à 46°C (96 à 114°F)*1 o ...
