SCHEMA DU SYSTEME

Tableau de communication

ECU d'émission

(Emetteur)

ECU de réception

Signal

Méthode de communication

Ensemble de capteur d'airbag

ECM
  • Signal de détection de collision

CAN

Ensemble de capteur d'airbag

Ensemble de combiné d'instruments
  • Signal de demande d'activation de témoin SRS
  • Signal de détection d'occupant du siège passager
  • Signal du contacteur de boucle de ceinture de sécurité du passager
  • Signal de diagnostic (DTC)

Ensemble de capteur d'airbag

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal d'embardée et d'accélération

Ensemble de capteur d'airbag

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)
  • Signal de contacteur de boucle de ceinture de sécurité du conducteur

ECM

Ensemble de capteur d'airbag
  • Signal de régime moteur
  • Signal de rapport engagé
  • Signal du mode test

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de capteur d'airbag
  • Signal de vitesse du véhicule
  • Signal Stop

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Ensemble de capteur d'airbag
  • Signal du compteur de trajet
  • Signal du compteur de temps
    Emplacement Des Pieces Constitutives

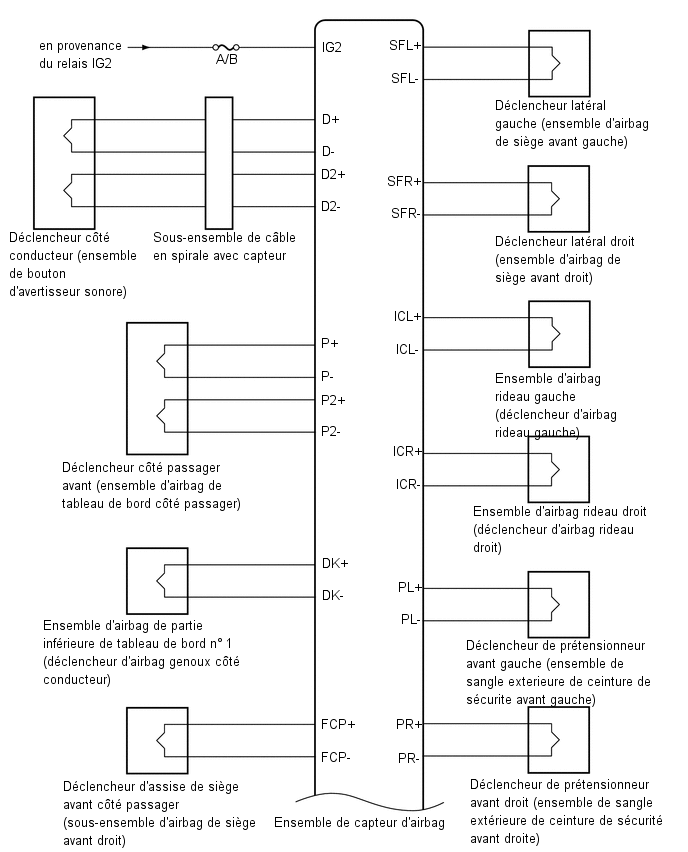

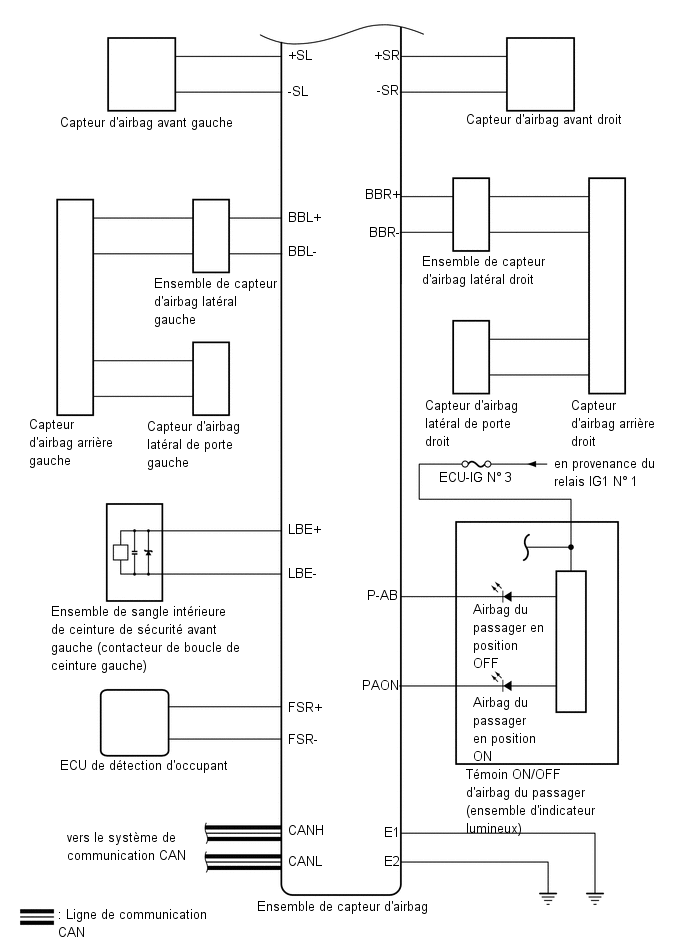

    EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE D'AIRBAG RIDEAU GAUCHE *2 ENSEMBLE D'AIRBAG RIDEAU DROIT *3 CAPTEUR D'AIRBAG AVANT GAUCHE *4 CAPTEUR D'AIR ...

    Description Du Systeme

    DESCRIPTION DU SYSTEME 1. GENERALITES (a) Les capteurs de décélération utilisés pour le système d'airbag sont reposés sur différentes pièces du véhicule et calculent le taux de décélà ...
