SCHEMA DU SYSTEME
Emplacement Des Pieces Constitutives

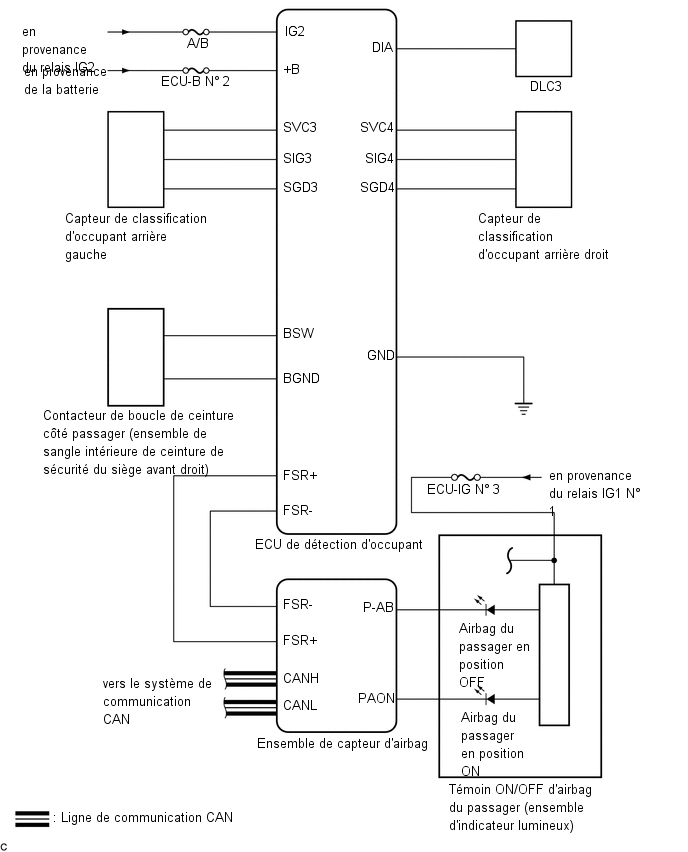

EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 - TEMOIN ON/OFF D'AIRBAG DU PASSAGER ENSEMBLE D'INDICATEUR LUMINEUX *2 ENSEMBLE DE CAPTEUR D'AIRBAG *3 ECU DE DETECTION ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. GENERALITES (a) Dans le système de classification d'occupant, l'ECU de détection d'occupant calcule le poids de l'occupant en se basant sur des signaux émis par les ...
D'autres materiaux:
Court-circuit dans le circuit du déclencheur côté passager avant (B1805/52-B1808/52)
DESCRIPTION Le circuit de
déclencheur côté passager avant se compose de l'ensemble de capteur
d'airbag et de l'ensemble d'airbag de tableau de bord côté passager. L'ensemble de capteur d'airbag utilise ce circuit pour déployer l'airbag lorsque les conditions de déploiement sont remplies. ...
Schema Du Systeme
SCHEMA DU SYSTEME 1. Système de verrouillage centralisé des portes à distance
Tableau de communication
Emetteur Récepteur
Signal Ligne
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
Ensemble de combiné d'instruments
Signal ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'AIRBAG RIDEAU GAUCHE
*2 ENSEMBLE D'AIRBAG RIDEAU DROIT
*3 CAPTEUR D'AIRBAG AVANT GAUCHE
*4 CAPTEUR D'AIRBAG AVANT DROIT
*5 ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
*6 ENSEMBLE D'AIRBAG DE ...
