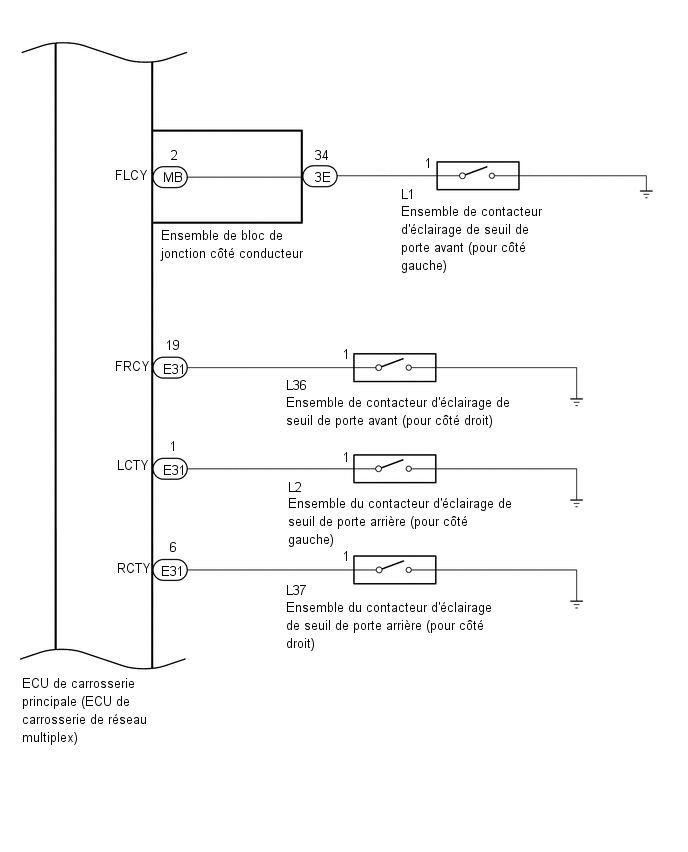

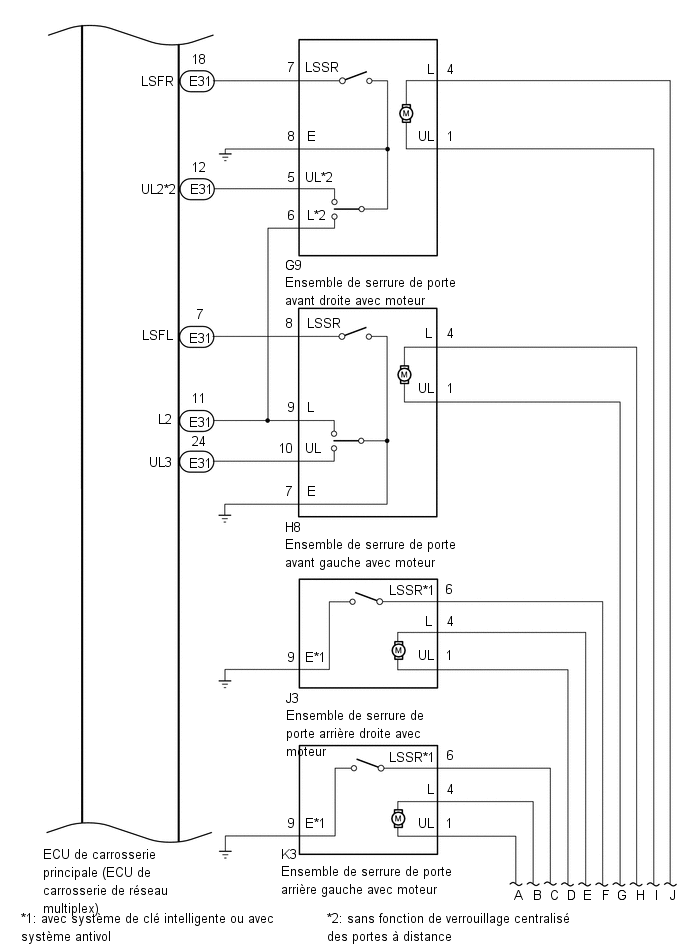

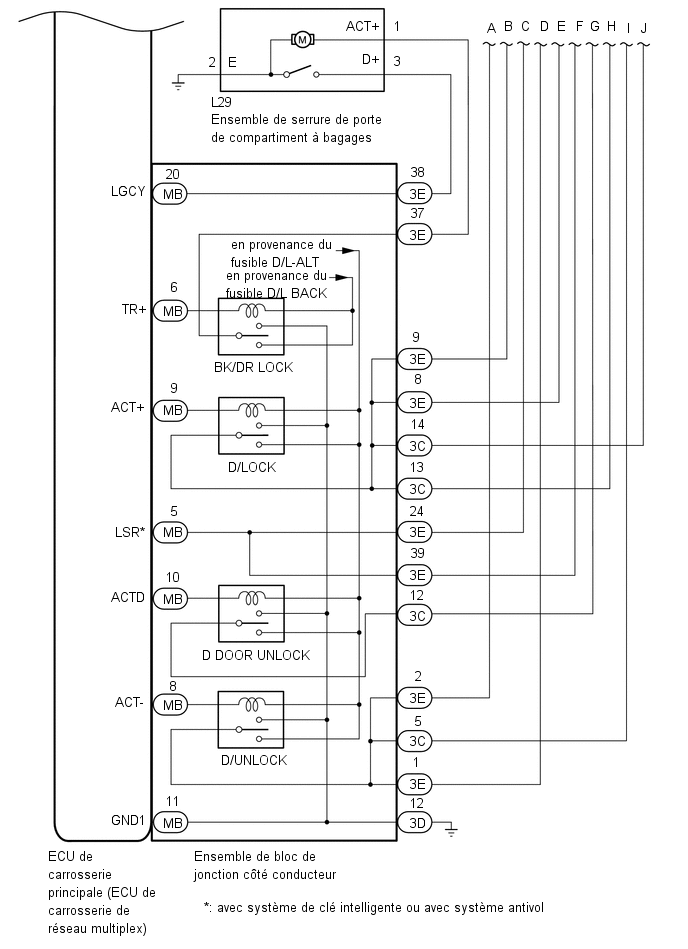

SCHEMA DU SYSTEME

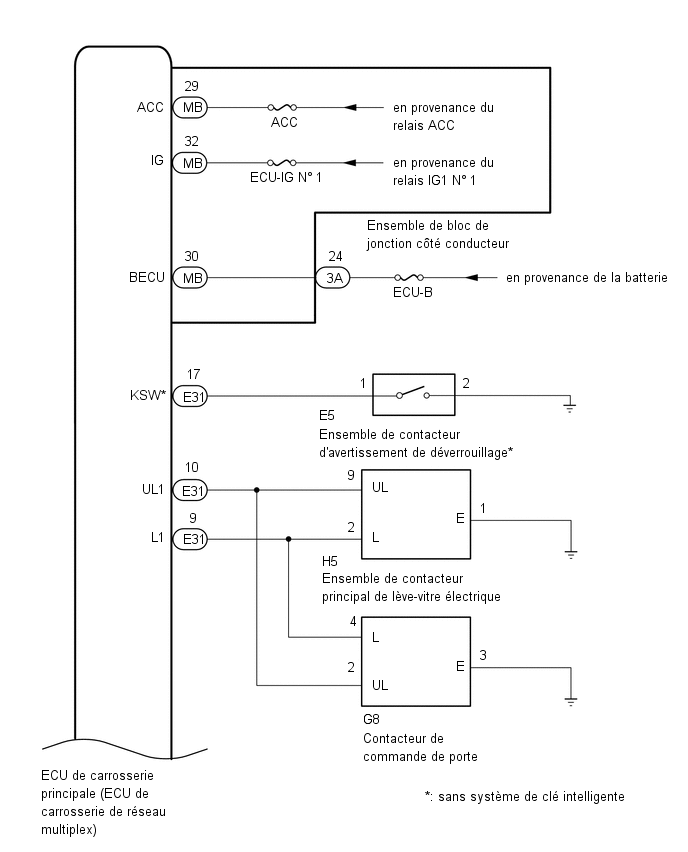

1. Système de verrouillage centralisé des portes
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 CONTACTEUR DE COMMANDE DE PORTE *2 ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE (sans système de clé intelligente) ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. DESCRIPTION DU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES (a) Le système de verrouillage centralisé des portes verrouille/déverrouille toutes les portes. L'ECU de ...
D'autres materiaux:
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE SOUS-ENSEMBLE DE CHAINE
(a) Tirer sur le sous-ensemble de chaîne avec une force de 147 N (15 kgf, 33,0 lbf.) comme indiqué sur le schéma.
*a Longueur mesurée
(b) A l'aide d'un pied à coulisse à vernier, mes ...
Contacteur D'eclairage De Seuil De Compartiment Moteur
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE SERRURE DE CAPOT)
- -
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
Graisse MP DeposeDEPOSE PROCEDURE
1. DEPOSER LE CONTACT ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN
*2 AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1
*3 SOUS-ENSEMBLE DE CHAINE N° 2
*4 PIGNON D'ENTRAINEMENT DE POMPE A HUILE
*5 PIGNON D'ARBRE D'ENTRAINEMENT DE POMPE A HUILE
*6 ...
