SCHEMA DU SYSTEME
1. Système de verrouillage centralisé des portes à distance
Tableau de communication |
Emetteur | Récepteur |
Signal | Ligne |
|---|---|---|---|
|

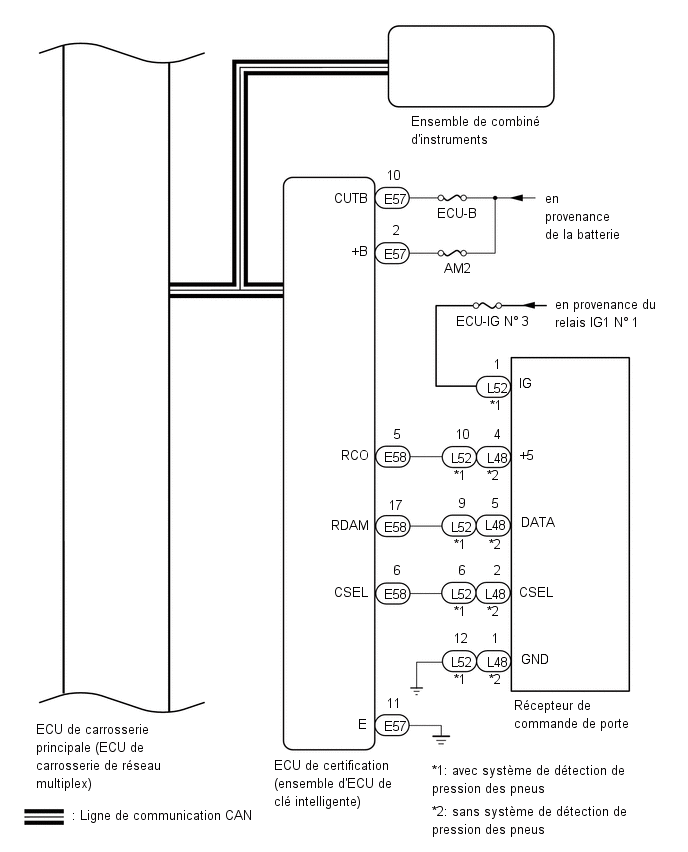

ECU de certification (ensemble d'ECU de clé intelligente) |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
| CAN |
|
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Ensemble de combiné d'instruments |
Signal de demande de témoin des feux de détresse à la commande à distance de verrouillage de porte |
CAN |
Emplacement Des Pieces Constitutives

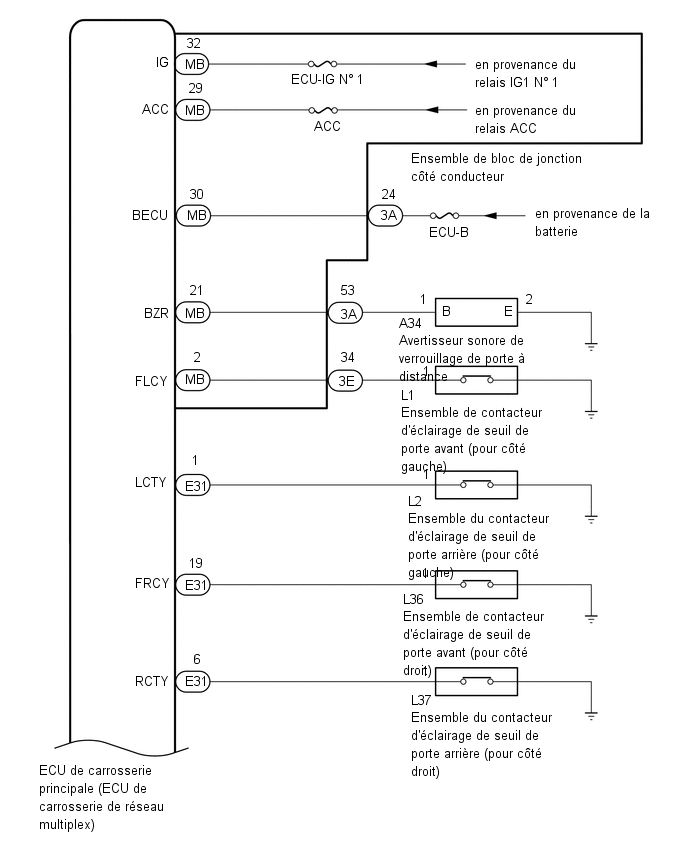

EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE PHARE DROIT *2 ENSEMBLE DE PHARE GAUCHE *3 ENSEMBLE DE CLIGNOTANT LATERAL DROIT *4 ENSEMBLE DE CLIGNOTA ...
Description Du Systeme

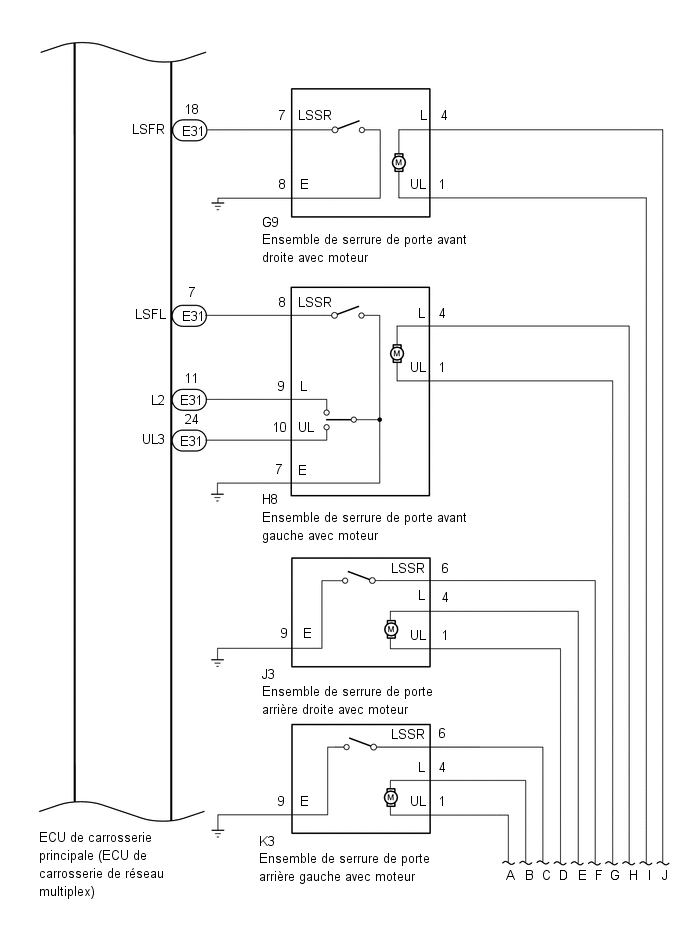

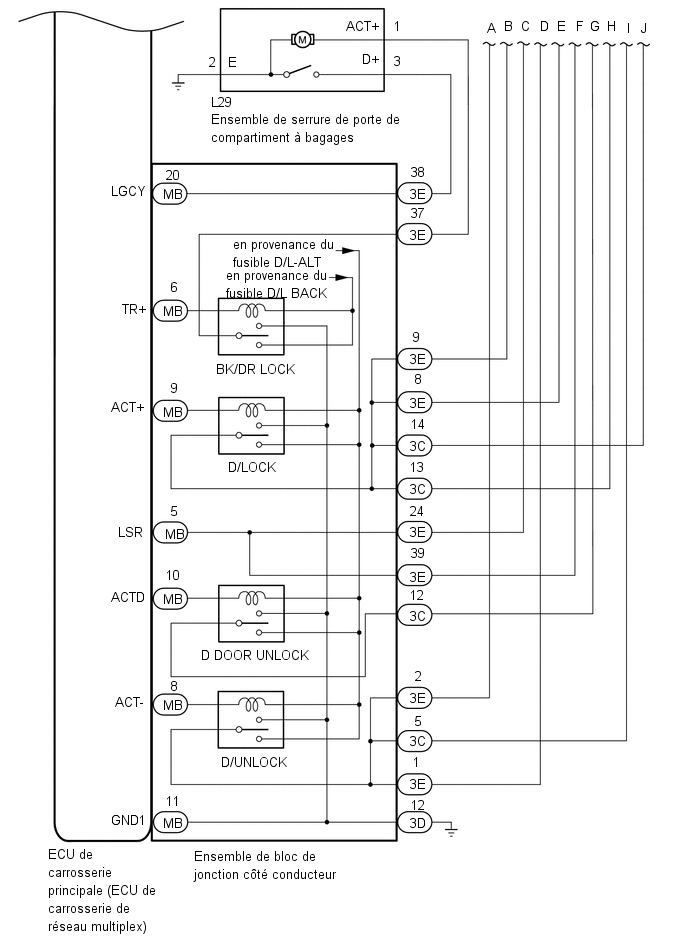

DESCRIPTION DU SYSTEME 1. SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE Le système de verrouillage centralisé des portes à distance peut être utilisé pour verrouiller et déverro ...
D'autres materiaux:
La qualité sonore est mauvaise uniquement en mode lecture de CD (le volume est trop faible)
PROCEDURE
1. REMPLACER LE CD ET VERIFIER A NOUVEAU
(a) Remplacer le CD par un élément en bon état et s'assurer que le dysfonctionnement disparaît.
OK: Le dysfonctionnement disparaît.
OK
FIN
INCORRECT
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFI ...
Circuit du chauffage PTC
DESCRIPTION L'ensemble
d'amplificateur de climatisation envoie des signaux de fonctionnement
aux relais de chauffage PTC lorsque les conditions de fonctionnement de
l'ensemble de chauffage rapide sont remplies. En fonction des signaux
transmis par l'ensemble d'amplificateur de climatisation, ...
Circuit de l'avertisseur sonore
DESCRIPTION Lorsque le
système antivol passe de l'état armé à l'état de retentissement de
l'alarme, l'ECU de carrosserie principale (ECU de carrosserie du réseau
multiplex) transmet un signal commandant le déclenchement de
l'avertisseur sonore à intervalles de 0,4 seconde. SCHEMA DE ...
