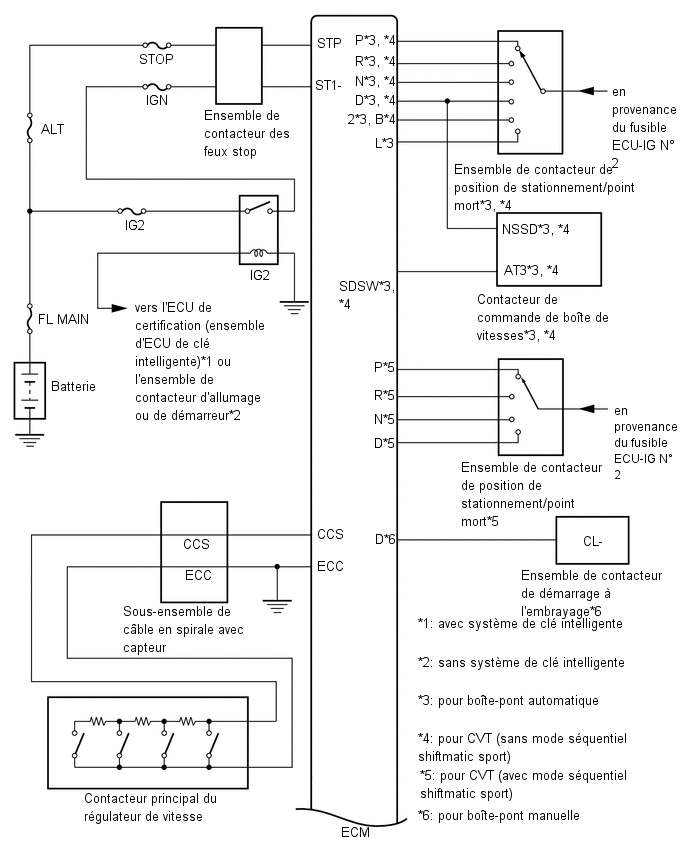

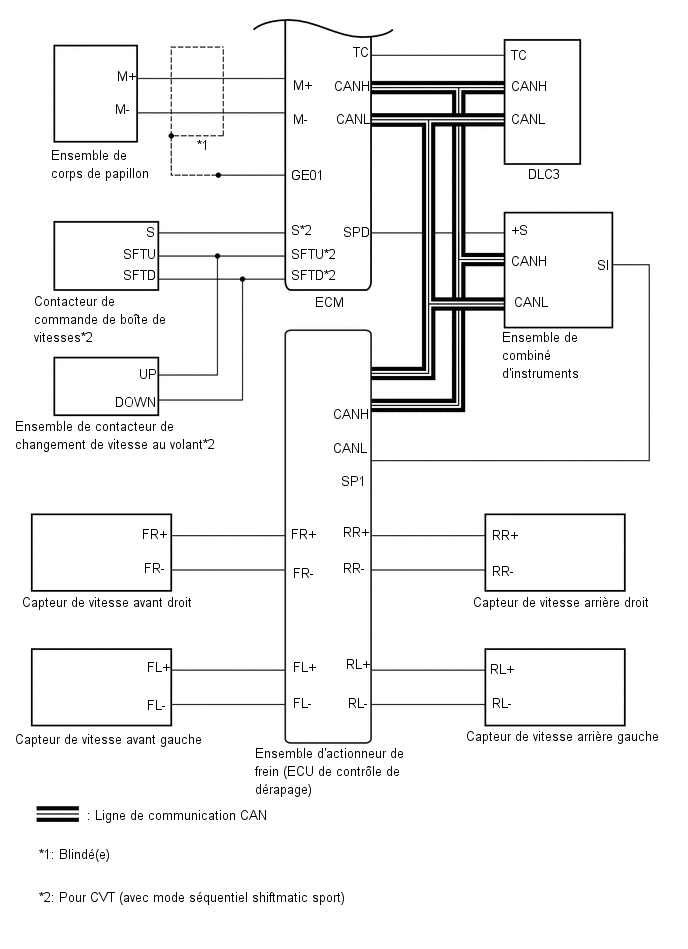

SCHEMA DU SYSTEME
Tableau de communication |
Emetteur | Récepteur |
Signal | Ligne |
|---|---|---|---|
|
ECM | Ensemble de combiné d'instruments (témoin du régulateur de vitesse) Témoin SET de régulateur de vitesse |
Signal de fonctionnement du témoin du régulateur de vitesse et de l'indication SET du régulateur de vitesse |
CAN |
| ECU de contrôle de dérapage |
Ensemble de combiné d'instruments |
|
CAN |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 CAPTEUR DE VITESSE AVANT DROIT *2 CAPTEUR DE VITESSE AVANT GAUCHE *3 CAPTEUR DE VITESSE ARRIERE DROIT *4 CAPTEUR DE ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. SYSTEME DE REGULATEUR DE VITESSE Ce système est commandé par l'ECM et la commande s'effectue à l'aide de l'ensemble de moteur et capteur de position du papillon. L'E ...
