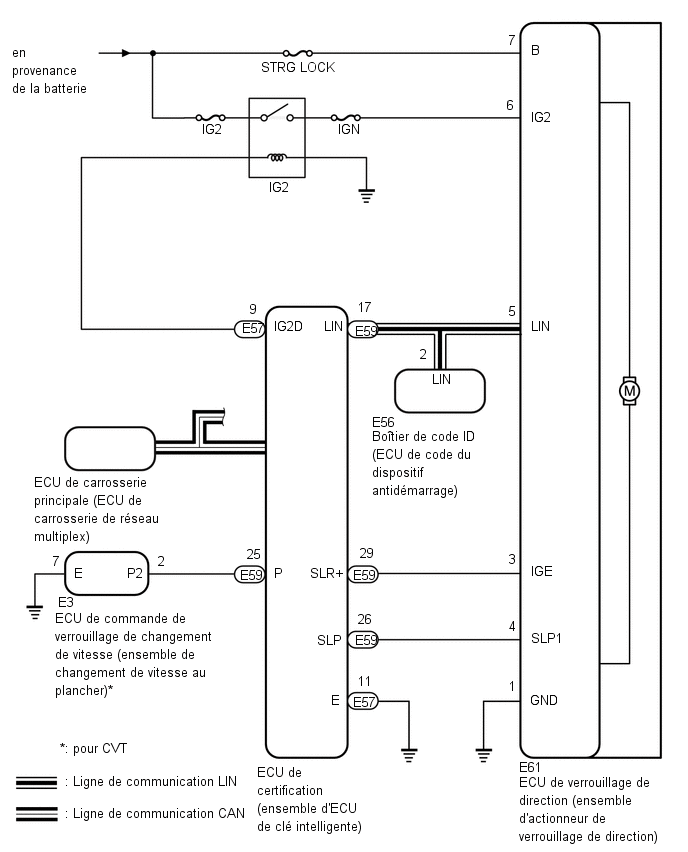

SCHEMA DU SYSTEME
Description du circuit
Pièce constitutive | Description générale |
---|---|
ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction) |
|
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Boîtier de code ID (ECU de code du dispositif antidémarrage) |
Reçoit les commandes d'acivation et de désactivation du dispositif antidémarrage transmis par l'ECU de certification (ensemble d'ECU de clé intelligente) via la communication LIN et les envoie à l'ECM. |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS IG2 - FUSIBLE IG2 - FUSIBLE STRG LOCK *2 ECM ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. CONDITIONS DE RELACHEMENT POUR LE VERROUILLAGE DE DIRECTION (a) Lorsque la condition suivante est remplie, l'opération de déverrouillage est effectuée. Le contacteu ...
