SCHEMA DU SYSTEME

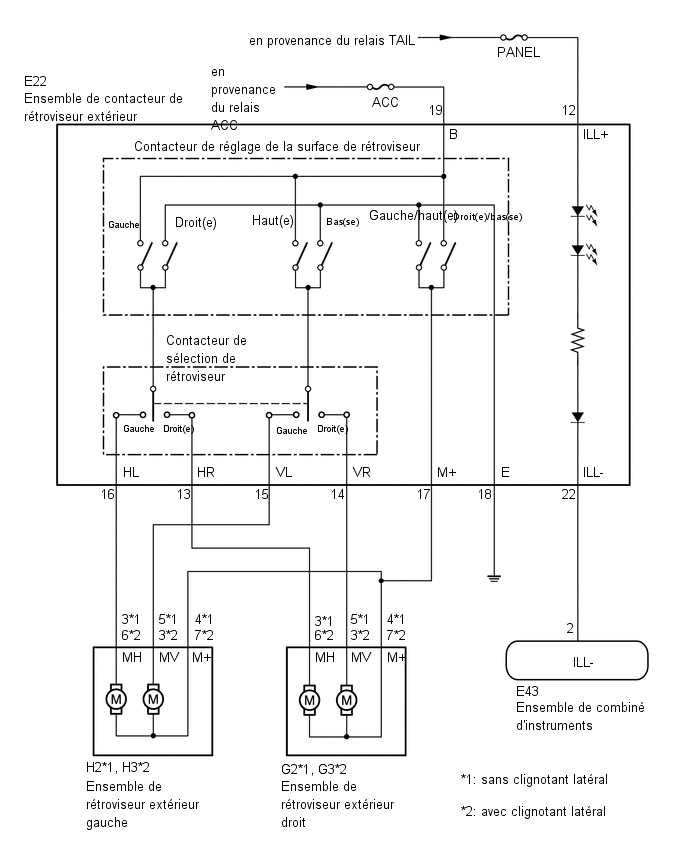

1. FONCTION DE COMMANDE DE RETROVISEUR ELECTRIQUE A DISTANCE

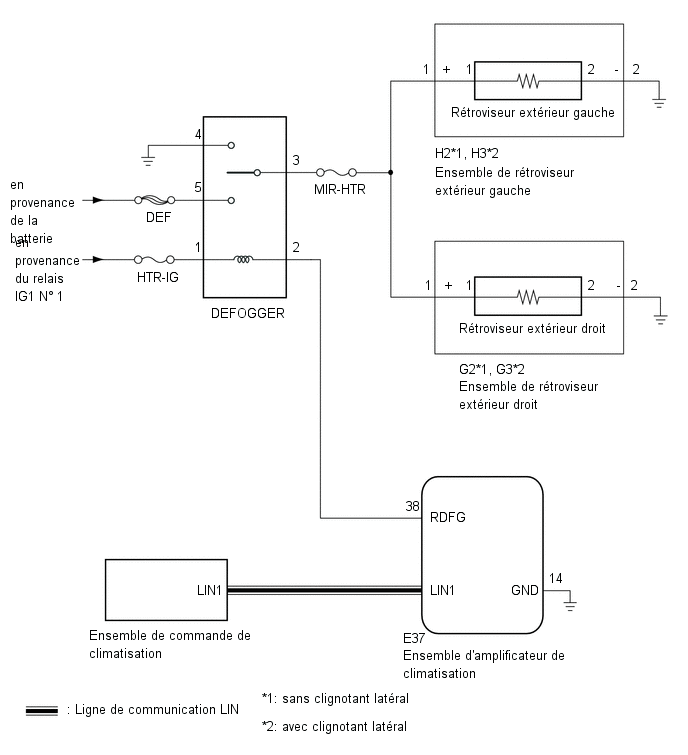

2. FONCTION DE RETROVISEUR CHAUFFANT (pour système de climatisation automatique)
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
|
Ensemble de commande de climatisation |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de rétroviseur chauffant (contacteur de désembueur de lunette arrière) |
LIN |

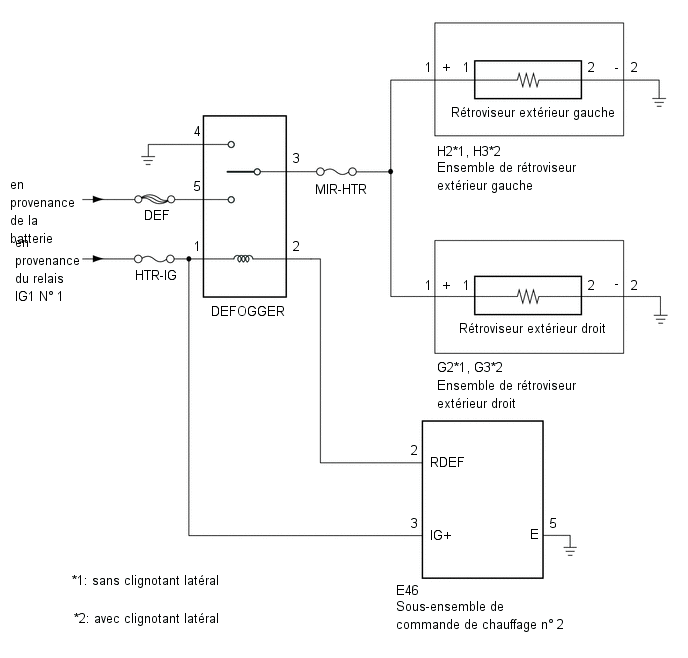

3. FONCTION DE RETROVISEUR CHAUFFANT (pour système de climatisation manuelle)
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR *2 ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE *3 RETROVISEUR EXTERIEUR G ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. DESCRIPTION DU SYSTEME DE REGLAGE ELECTRIQUE DES RETROVISEURS (a) Ce système possède les fonctions suivantes: fonction de rétroviseur électrique à commande à dis ...
D'autres materiaux:
Bornes De L'ecu
BORNES DE L'ECU 1. VERIFIER
L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR ET L'ECU DE CARROSSERIE
PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) (a) Débrancher le connecteur MB d'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex).
*A ECU de carrosserie pr ...
Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC 1. DESCRIPTION (a)
L'ensemble d'ECU de clé à transpondeur commande le système
antidémarrage. Les données du système antidémarrage et les codes de
diagnostic (DTC) peuvent être relevés à partir du connecteur de liaison
de données 3 (DLC3) du véhicule. 2. VERI ...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER L'ENSEMBLE DE SERVOFREIN (a) Vérification de l'étanchéité à l'air
(1) Faire démarrer le moteur et l'arrêter après 1 ou 2 minutes. Enfoncer lentement la pédale de frein à plusieurs reprises.
Si
la pédale de frein peut être enfon ...
