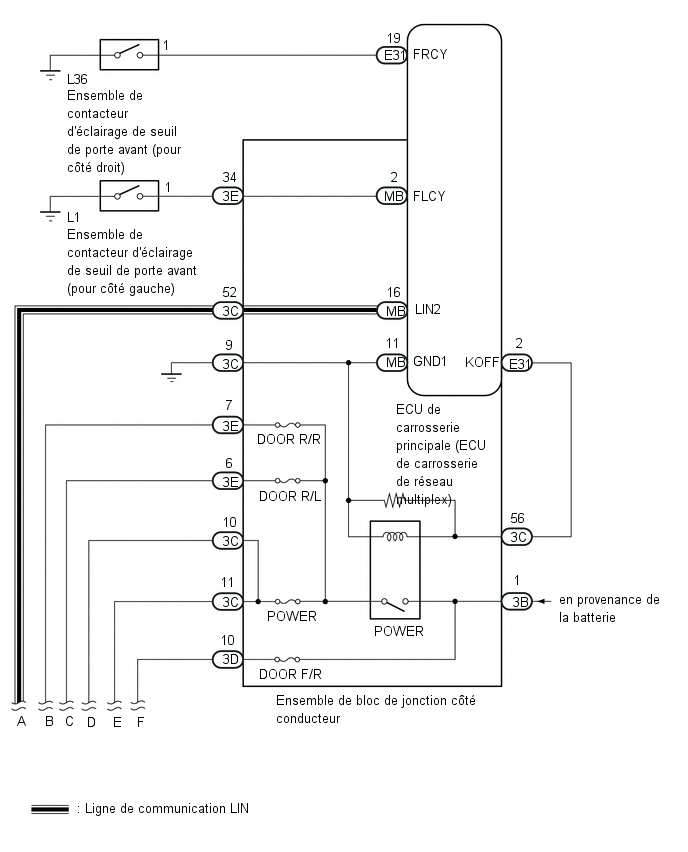

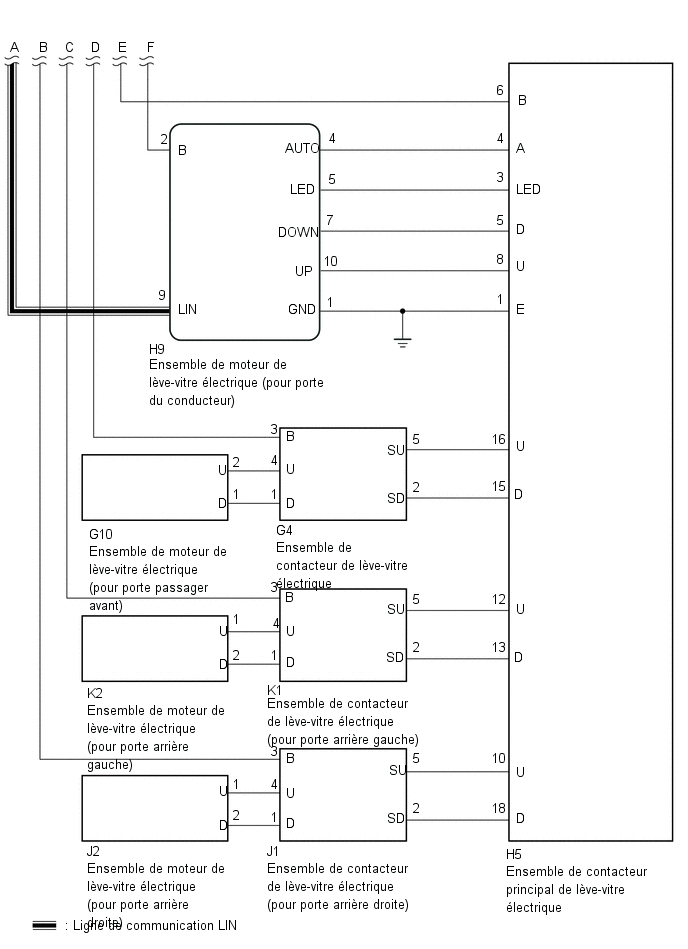

SCHEMA DU SYSTEME
Tableau de communication |
ECU d'émission | ECU de réception |
Signal | Méthode de communication |
|---|---|---|---|
|
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Ensemble de moteur de lève-vitre électrique (pour porte du conducteur) |
Signal d'autorisation d'actionnement de vitre électrique |
LIN |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 DLC3 *2 ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) *3 ENSEMBLE DE BLOC DE JONCTION COTE CO ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. DESCRIPTION DU SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE (a) Le système de commande de vitre électrique contrôle le fonctionnement des vitres électriques à l'a ...
