SCHEMA DU SYSTEME

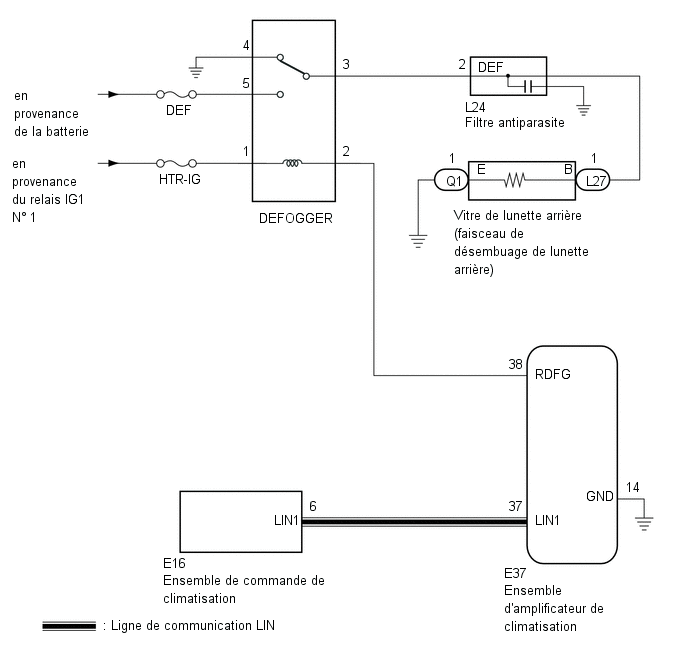

1. pour système de climatisation automatique
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
|
Ensemble de commande de climatisation |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de désembueur de lunette arrière |
LIN |

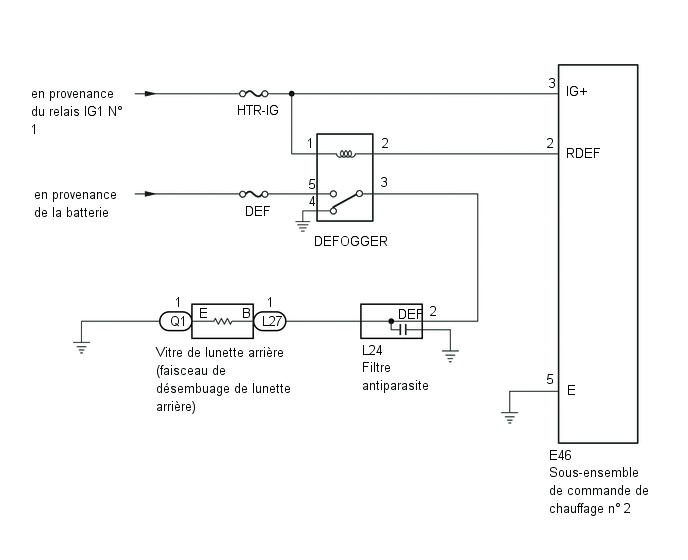

2. pour système de climatisation manuelle
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 RELAIS DE DESEMBUEUR *2 VITRE DE LUNETTE ARRIERE (FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE) *3 ENSEMBLE DE BLOC DE RE ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. GENERALITES (a) Le câble de désembuage de lunette arrière est fixé à l'intérieur de la lunette arrière et désembue la surface de la lunette rapidement lorsque l ...
