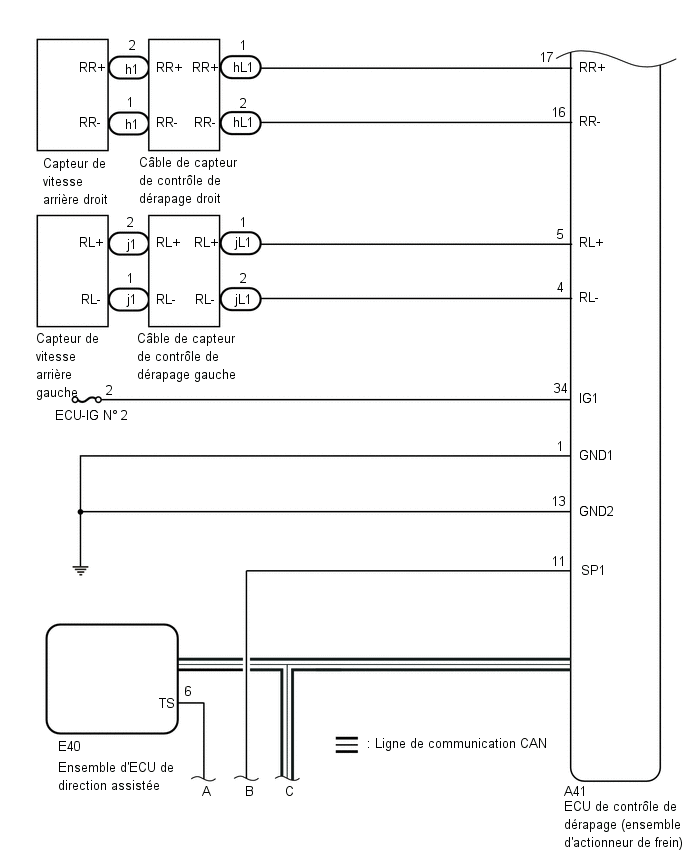

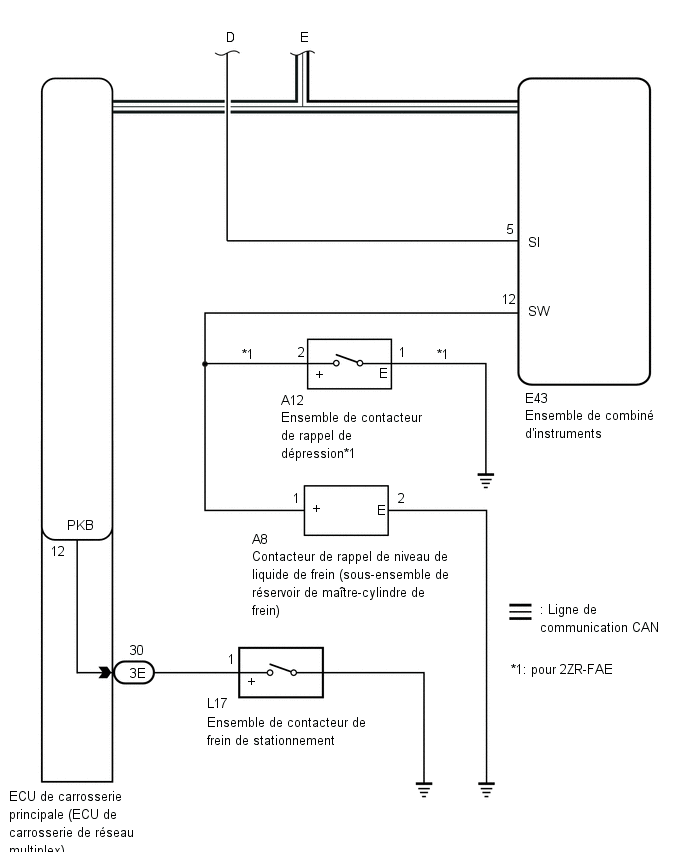

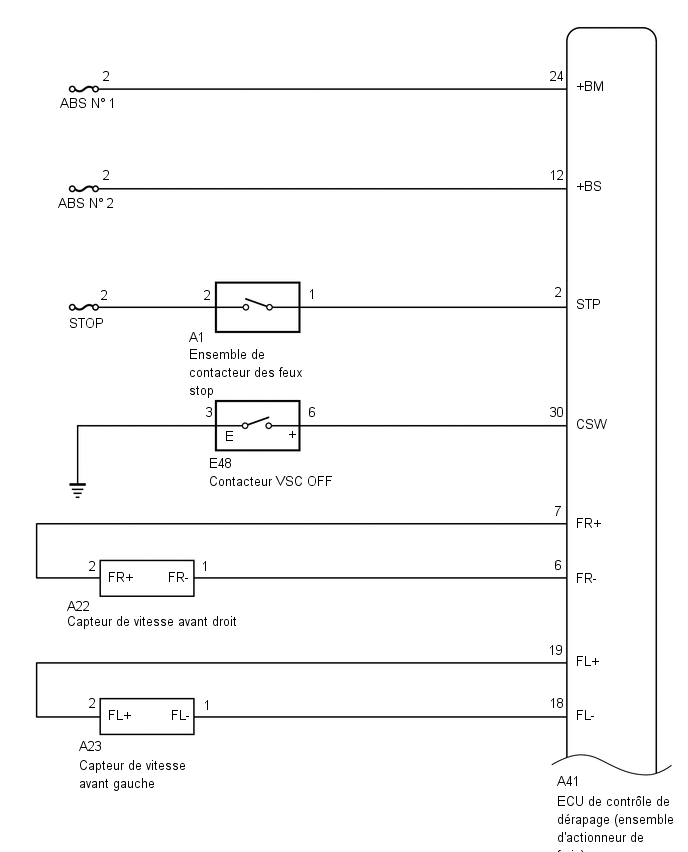

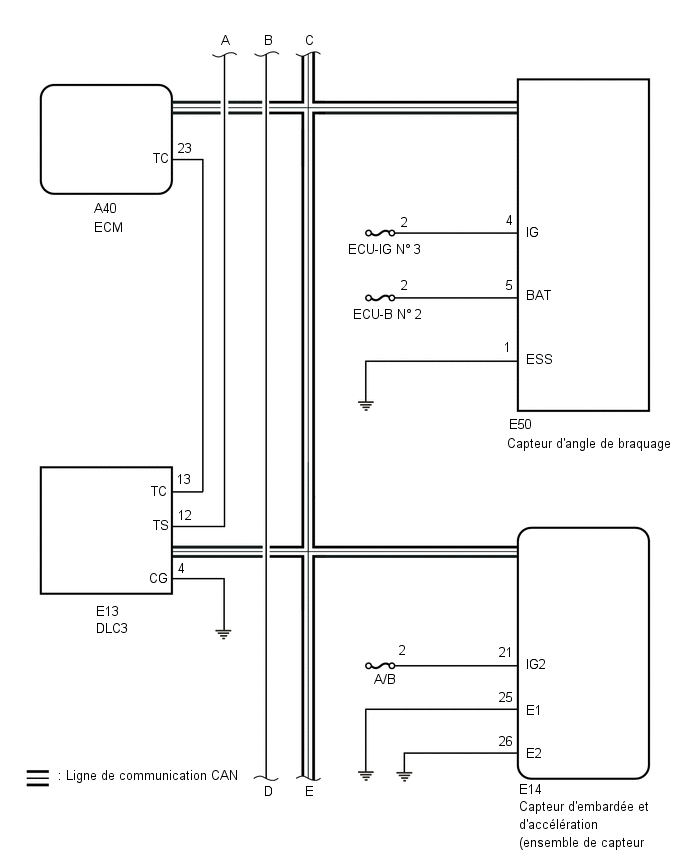

SCHEMA DU SYSTEME
|
ECU de transmission (émetteur) |
ECU de réception | Signal |
Méthode de communication |
|---|---|---|---|
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Capteur d'angle de braquage |
Signal de demande du capteur d'angle de braquage |
Ligne de communication CAN |
|
Capteur d'angle de braquage |
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Signal du capteur d'angle de braquage |
Ligne de communication CAN |
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Capteur d'embardée et d'accélération (ensemble de capteur d'airbag) |
Signal de demande de capteur d'embardée et d'accélération |
Ligne de communication CAN |
|
Capteur d'embardée et d'accélération (ensemble de capteur d'airbag) |
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Signal d'embardée et d'accélération |
Ligne de communication CAN |
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
ECM |
| Ligne de communication CAN |
|
ECM | ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
| Ligne de communication CAN |
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Ensemble d'ECU de direction assistée |
Signal des données VSC |
Ligne de communication CAN |
|
Ensemble d'ECU de direction assistée |
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
La vérification du capteur de signal (de la borne TS) |
Ligne de communication CAN |
|
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Signal du contacteur de frein de stationnement |
Ligne de communication CAN |
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Ensemble de combiné d'instruments |
| Ligne de communication CAN |
