SCHEMA DU SYSTEME

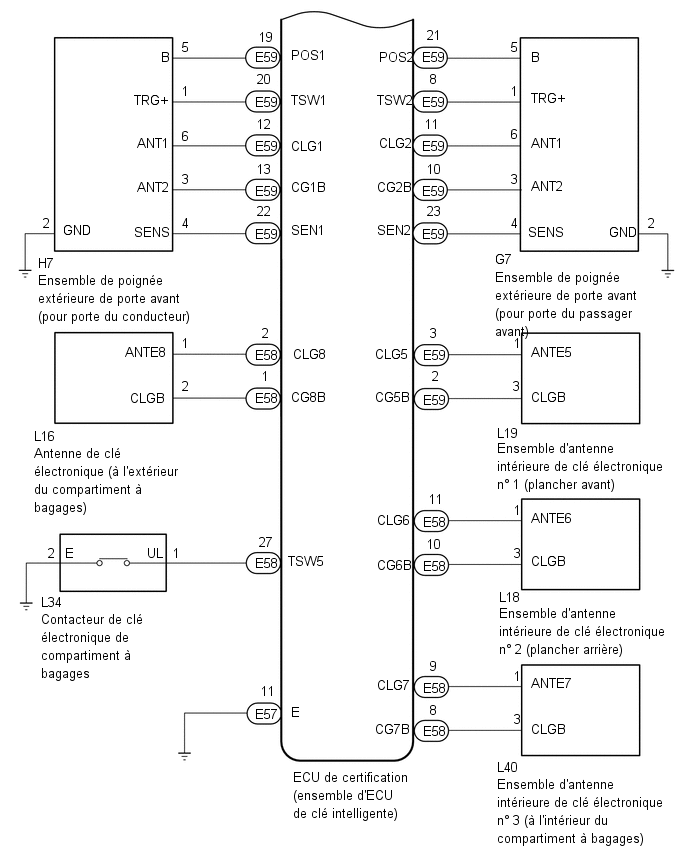

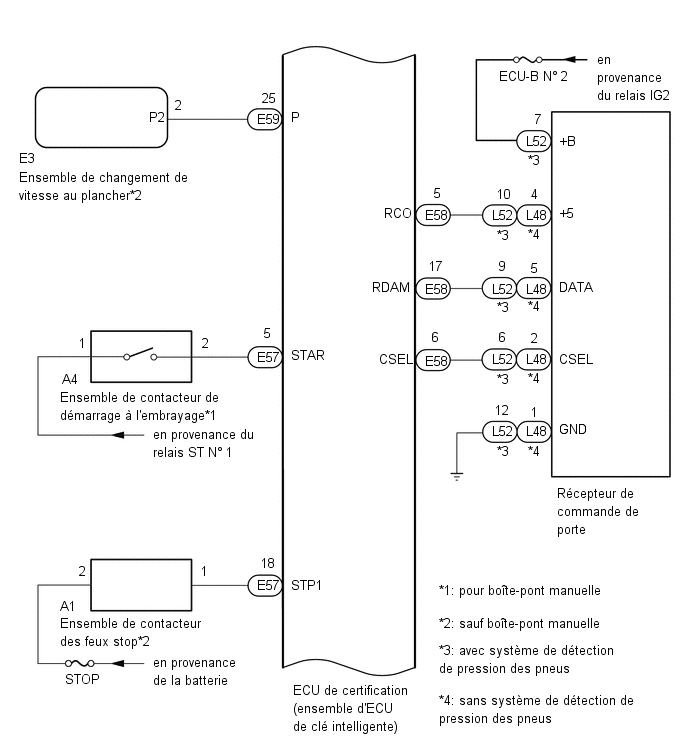

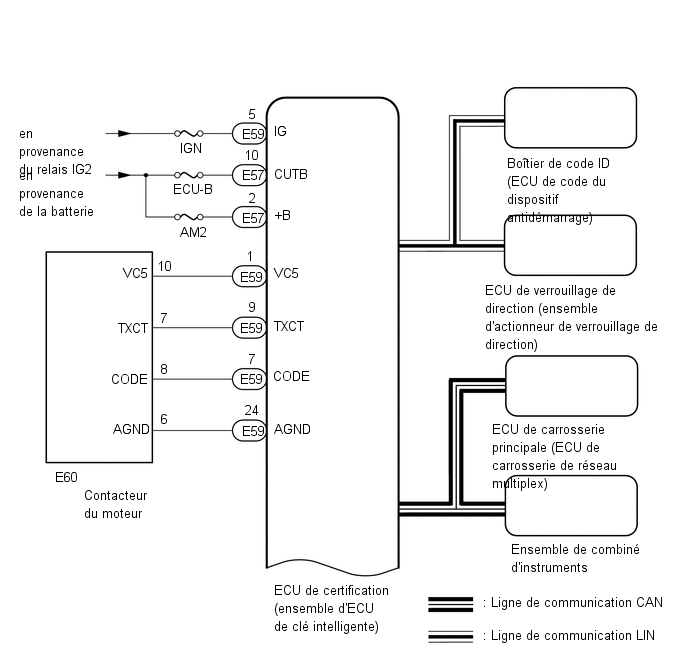

- Voici un schéma détaillé relatif à l'ECU de certification (ensemble d'ECU de clé intelligente).

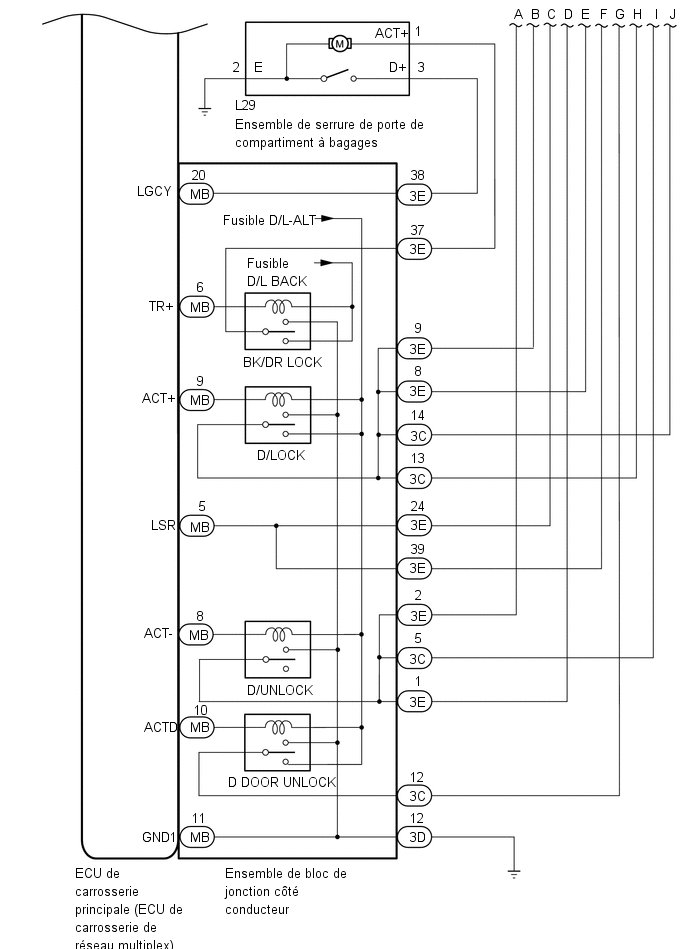

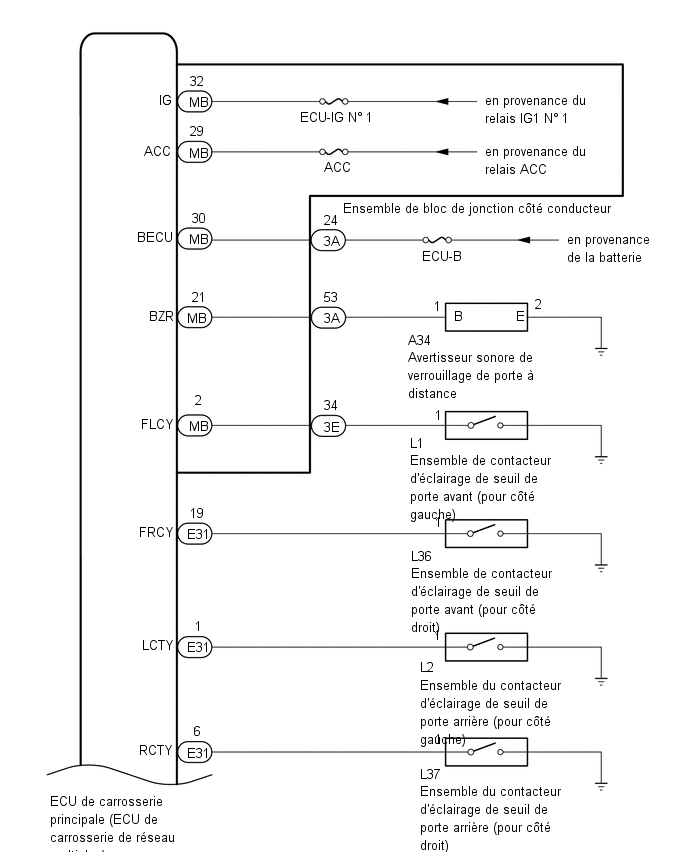

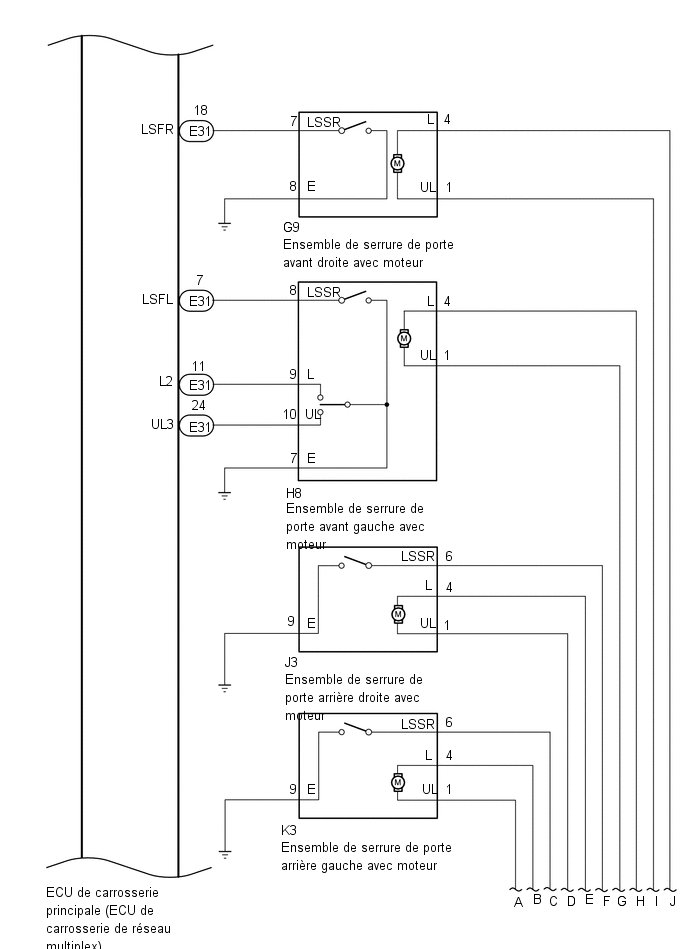

- Voici un schéma détaillé relatif à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
|
Pièce constitutive | Fonction |
|---|---|
|
Ensemble de poignée extérieure de porte avant |
Reçoit des signaux de demande de l'ECU de certification (ensemble d'ECU de clé intelligente) via l'antenne de clé électronique intégrée (porte avant) et génère la zone de détection extérieure du véhicule. Utilise le capteur tactile intégré (capteur de verrouillage/déverrouillage) pour détecter le fonctionnement de l'ensemble de poignée extérieure de porte avant et envoie des signaux à l'ECU de certification (ensemble d'ECU de clé intelligente). |
| Ensemble d'antenne de clé électronique intérieur n° 1 (plancher avant) Ensemble d'antenne de clé électronique intérieur n° 2 (plancher arrière) |
Reçoit le code de demande de l'ECU de certification (ensemble d'ECU de clé intelligente) et génère une zone de détection à l'intérieur du véhicule. |
|
Antenne de clé électronique (extérieur du compartiment à bagages) |
Reçoit le code de demande de l'ECU de certification (ensemble d'ECU de clé intelligente) et génère une zone de détection à l'extérieur de la porte de compartiment à bagages. |
| Contacteur de clé électronique de compartiment à bagages |
Envoie des signaux de fonctionnement du contacteur à l'ECU de certification (ensemble d'ECU de clé intelligente). |
|
Récepteur de commande de porte | Reçoit le code/code à distance de système de clé intelligente envoyé du sous-ensemble d'émetteur de clé électronique et le transmet à l'ECU de certification (ensemble d'ECU de clé intelligente). |
|
Avertisseur sonore de verrouillage de porte à distance |
Retentit lorsque les fonctions d'avertissement réagissent conformément aux commandes de l'ECU de certification (ensemble d'ECU de clé intelligente). |
| Sous-ensemble d'émetteur de clé électronique |
Envoie le code ID à la réception d'un signal de demande. |
|
ECU de certification (ensemble d'ECU de clé intelligente) |
Transmet les codes de demande à chaque antenne de clé électronique. Distingue et vérifie le code ID du sous-ensemble d'émetteur de clé intelligente et transmet des signaux à chaque ECU selon les fonctions utilisées (commande tout le système). Etablit la communication du code de crypatage avec le boîtier de code ID (ECU de code de dispositif antidémarrage) lorsque des opérations d'allumage sont effectuées. |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A Avec écran multifonction (type de point LCD) *B Avec écran multifonction (pour type de segment LCD) *1 CONTACTEUR DU MOTE ...
Description Du Systeme
DESCRIPTION DU SYSTEME 1. FONCTION MULTIPLEX (a) Le sous-ensemble d'émetteur de clé électronique et le récepteur de commande de porte peuvent être actionnés sur deux canaux RF différents. ...
