Pieces Constitutives
PIECES CONSTITUTIVES

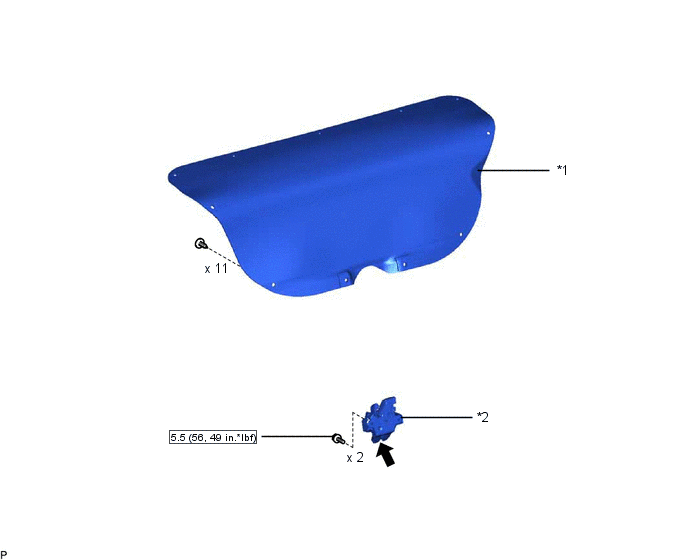

SCHEMA
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
Graisse MP |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) avec système de verrouillage centralisé des portes à distance:
(1) Débrancher le connecteur.
(b) Déposer les 2 boulons et et débrancher l'ensemble de serrure de porte de compartiment à bagages. |
|
(c) Libérer les 2 griffes comme indiqué sur le schéma. |
|
(d) Débrancher le sous-ensemble de câble de commande de verrouillage de porte de compartiment à bagages pour déposer l'ensemble de serrure de porte de compartiment à bagages. | |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Vérifier le fonctionnement du moteur de serrure de porte.
(1) Amener la serrure de porte en position de fermeture (verrouillage). |
|
(2) Appliquer la tension de la batterie sur le moteur de serrure de porte et vérifier le fonctionnement du moteur de serrure de porte.
OK:
Condition | Résultat |
---|---|
Batterie positive (+) → Borne 1 (ACT+) Batterie négative (-) → Borne 2 (E) |
Opération d'ouverture (déverrouillage) du moteur de serrure de porte de compartiment à bagages |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.
(b) Vérifier le fonctionnement du contacteur d'éclairage d'accueil de porte de compartiment à bagages.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Enduire de la graisse MP les parties coulissantes de l'ensemble de serrure de porte de compartiment à bagages.
(b) Brancher le sous-ensemble de câble de commande de verrouillage de compartiment à bagages.
(c) Engager les 2 griffes comme indiqué sur le schéma. |
|
(d) Reposer l'ensemble de serrure de porte de compartiment à bagages avec les 2 boulons.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
(e) avec système de verrouillage centralisé des portes à distance:
(1) Brancher le connecteur.
2. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
