Pieces Constitutives
PIECES CONSTITUTIVES

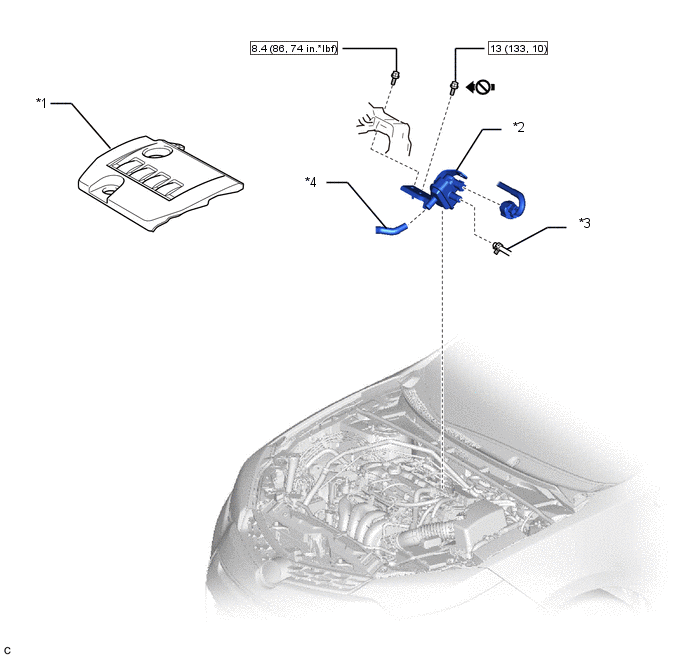

SCHEMA
|
*1 | CACHE-SOUPAPES N° 2 |
*2 | SOUPAPE DE PURGE (VSV DE PURGE) |
|
*3 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1 |
*4 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 2 |
|
Couple de serrage prescrit: N*m (kgf*cm, lbf*pi) |
|
Ne pas appliquer de lubrifiant sur les pièces filetées |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)

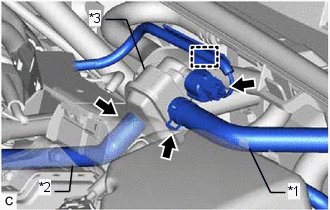

| (a) Faire coulisser l'agrafe et débrancher la durite d'alimentation en vapeurs de carburant n° 1 de la soupape de purge (VSV de purge). |
|
(b) Débrancher la durite d'alimentation en vapeurs de carburant n° 2 de la soupape de purge (VSV de purge).
(c) Débrancher le connecteur de la soupape de purge (VSV de purge).
(d) Débrancher l'attache de faisceau de câbles de la soupape de purge (VSV de purge).

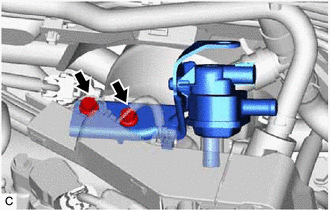

| (e) Déposer le boulon puis libérer le faisceau de câbles de la soupape de purge (VSV de purge). |
|
(f) Déposer le boulon et la soupape de purge (VSV de purge) du sous-ensemble de cache-soupapes.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LA SOUPAPE DE PURGE (VSV DE PURGE)
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
| 1 - 2 |
20°C (68°F) | 23 à 26 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (purge VSV).

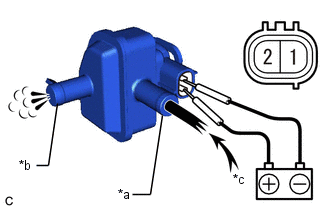

| (b) Appliquer la tension de la batterie entre les bornes de la soupape de purge (VSV de purge) et s'assurer que la situation suivante se produit lors de l'envoi d'air comprimé dans l'orifice (E). OK:
Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (purge VSV). |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)
(a) Reposer la soupape de purge (VSV de purge) sur le sous-ensemble de cache-soupapes à l'aide du boulon.
Torque:
13 N·m {133 kgf·cm, 10 ft·lbf}
REMARQUE:
Eliminer l'huile du filet des boulons.
(b) Engager le faisceau de câbles sur la soupape de purge (VSV de purge) à l'aide du boulon.
Torque:
8,4 N·m {86 kgf·cm, 74 in·lbf}
| (c) Fixer l'attache de faisceau de câbles sur la soupape de purge (VSV de purge). |
|
(d) Brancher le connecteur de la soupape de purge (VSV de purge).

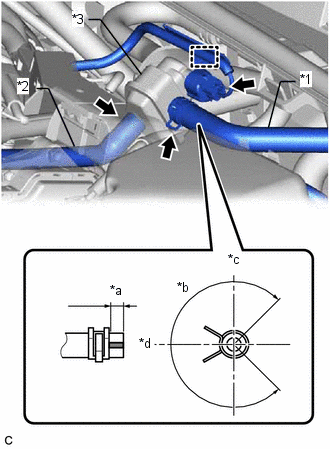

(e) Brancher la durite d'alimentation en vapeurs de carburant n° 1 sur la soupape de purge (VSV de purge) et faire coulisser l'agrafe pour la fixer.
CONSEIL:
Engager l'agrafe dans la zone indiquée sur le schéma.
(f) Brancher la durite d'alimentation en vapeurs de carburant n° 2 à la soupape de purge (VSV de purge).
2. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
