Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES

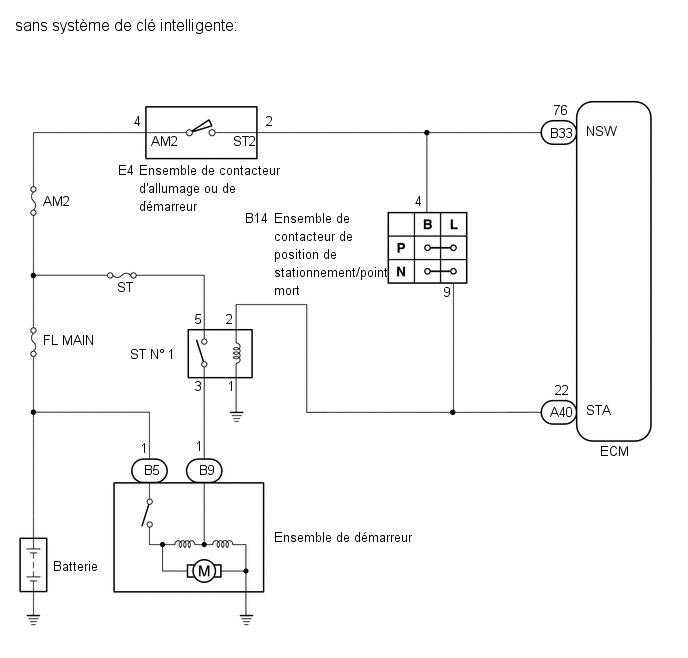

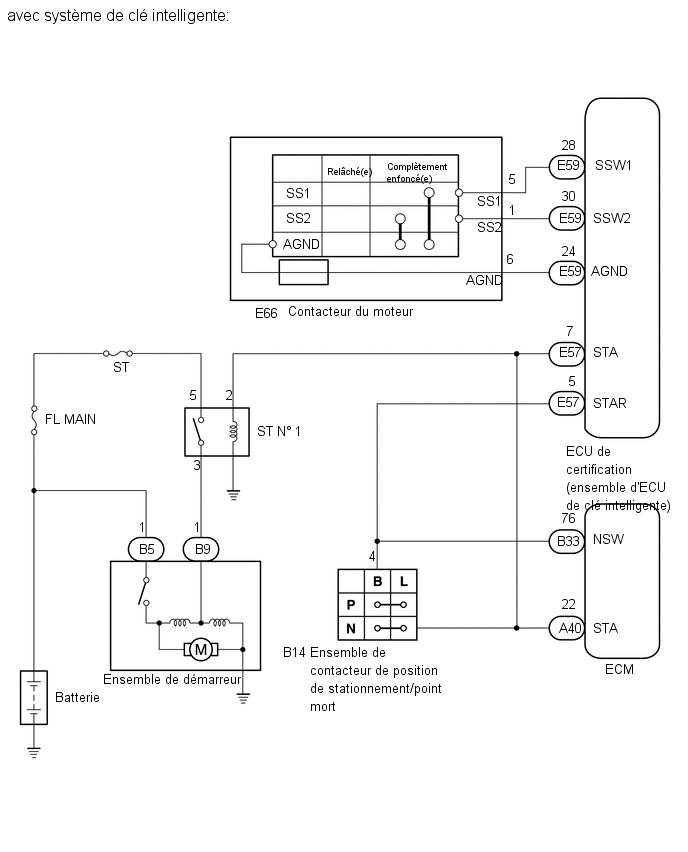

SCHEMA
|

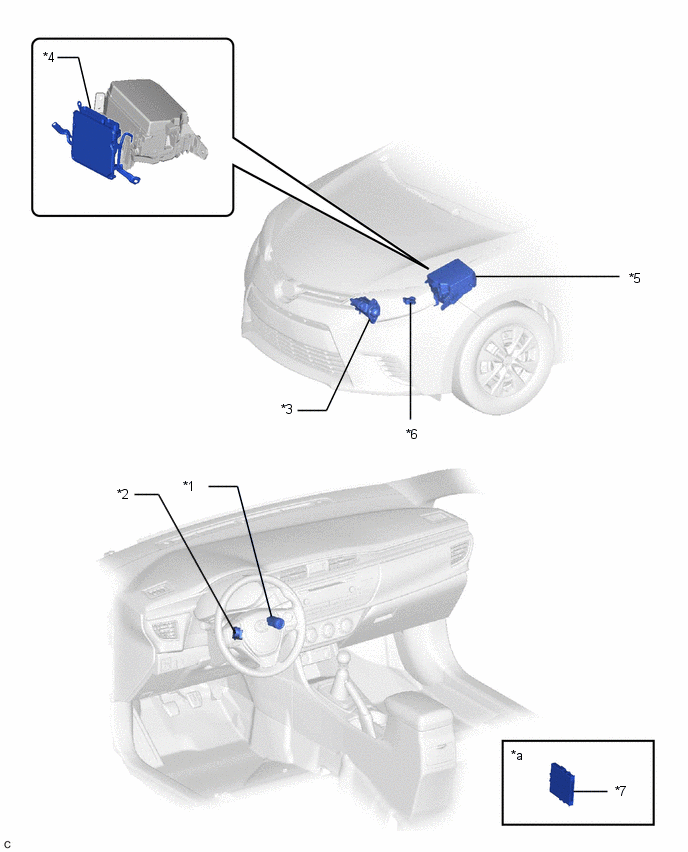

*1 | CONTACTEUR DU MOTEUR (avec système de clé intelligente) |
*2 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR (sans système de clé intelligente) |
|
*3 | ENSEMBLE DE DEMARREUR |
*4 | ECM |
|
*5 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS ST N° 1 | *6 |
CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
|
*7 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
- | - |
|
*a | Se reporter au bulletin de service pour les instructions de repose des éléments. |
- | - |
Schema Du Systeme
SCHEMA DU SYSTEME
Relais
Verification Sur VehiculeVERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE RELAIS DE DEMARREUR (a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) val ...
D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE)
(a) Brancher le connecteur et l'aspirateur. (b) Engager les 2 griffes pour reposer la thermistance (capteur de temp. d'habitacle) de refroidisseur.
2. REPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1 Clique ...
Circuit du signal IG
DESCRIPTION Ce circuit
détecte la condition du contacteur d'allumage en position ON ou OFF, et
transmet cette information à l'ECU de carrosserie principale (ECU de
carrosserie de réseau multiplex). SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusi ...
Détection d'une coupure au niveau de la sonde de carburant (B1500)
DESCRIPTION Ce DTC est
enregistré lorsque l'ensemble de combiné d'instruments détecte un
dysfonctionnement de l'ensemble de sonde de niveau de carburant via la
ligne directe.
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé Mémoire ...
