SYSTEME DE DIAGNOSTIC
1. DESCRIPTION
(a) Les données relatives au système de climatisation ainsi que les codes de diagnostic (DTC) peuvent être relevés via le connecteur de liaison de données 3 (DLC3) du véhicule. Si le système semble ne pas fonctionner correctement, rechercher les dysfonctionnements éventuels à l'aide du Techstream et procéder à la recherche de pannes.
2. VERIFIER DLC3
(a) Vérifier DLC3.
Cliquer ici
3. LISTE DES METHODES DE FONCTIONNEMENT

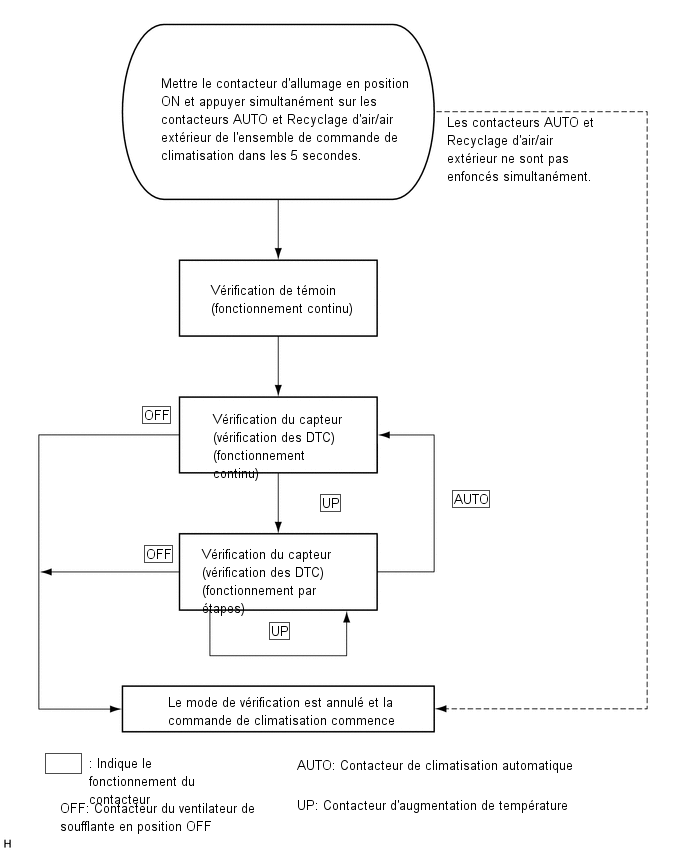

(a) En actionnant chacun des contacteurs de commande de climatisation comme indiqué sur le schéma ci-dessous, il est possible d'accéder au mode de vérification de diagnostic.

4. VERIFICATION DU TEMOIN
(a) Mettre le contacteur d'allumage en position OFF.

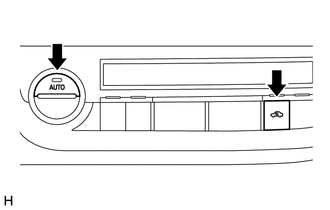

(b) Mettre le contacteur d'allumage en position ON et appuyer simultanément sur les contacteurs AUTO et Recyclage d'air/air extérieur de l'ensemble de commande de climatisation dans les 5 secondes.

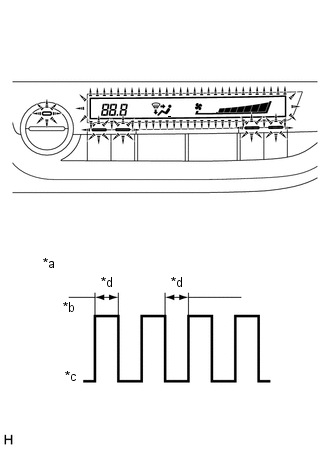

(c) La vérification des témoins est effectuée automatiquement lors de l'activation du diagnostic de tableau de bord. Vérifier que tous les témoins s'allument et s'éteignent 4 fois de suite à 1 seconde d'intervalle en continu.

*a | Séquence de clignotement des témoins |
*b | ON |
*c | OFF |
*d | 1 s |
CONSEIL:
- La vérification des capteurs commence automatiquement dès que la vérification des témoins est terminée.
- Enfoncer le contacteur "OFF" pour annuler le mode de vérification.
5. VERIFICATION DU CAPTEUR (VERIFICATION DES DTC)
(a) Faire démarrer le moteur et le faire monter en température.
(b) Effectuer la vérification des témoins.
CONSEIL:
Après vérification des témoins, le système passe automatiquement en mode de vérification des DTC.
(c) Relever les DTC affichés sur l'ensemble de commande de climatisation.

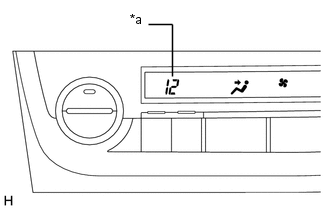

*a | Code de diagnostic (DTC) |
REMARQUE:
En mode de vérification du capteur, mode entré automatiquement après le mode de vérification des témoins, il est possible que la recherche de pannes soit incomplète. Veiller à vérifier à nouveau le capteur.
CONSEIL:
Se reporter au tableau des codes de diagnostic pour obtenir plus de détails sur les codes.
Cliquer ici
- En l'absence de problèmes, le DTC 00 est émis.
- A titre d'exemple, le schéma montre que le DTC 12 est émis.

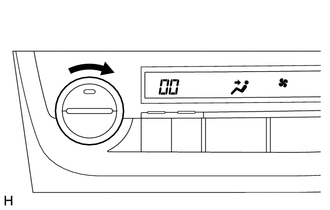

(d) Si les DTC sont difficiles à lire parce qu'ils changent automatiquement, tourner le contacteur TEMP dans le sens des aiguilles d'une montre pour afficher les DTC un par un et pouvoir les consulter facilement. Les DTC change étape par étape lorsque le contacteur TEMP est tourné dans le sens des aiguilles d'une montre.

CONSEIL:
Enfoncer le contacteur OFF pour terminer le diagnostic de tableau de bord.
(e) Effacer les DTC.

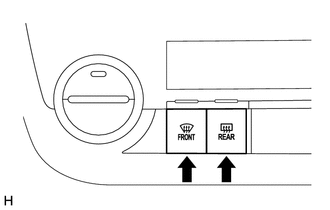

(1) Lors de la vérification du capteur, enfoncer le contacteur de dégivreur avant et le contacteur de désembueur arrière en même temps.
