SYSTEME DE DIAGNOSTIC
1. VERIFIER DLC3
(a) Vérifier DLC3.
Cliquer ici

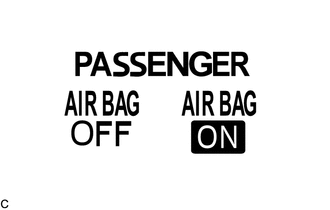

2. FONCTION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER
(a) Vérification initiale
(1) Mettre le contacteur d'allumage en position ON.
(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.
(3) Environ 6 secondes après avoir mis le contacteur d'allumage en position ON, le témoin ON/OFF de l'airbag du passager indique ON / OFF en fonction des conditions répertoriées ci-dessous.
Fonctionnement du témoin
Etat du siège passager avant |
Témoin ON/OFF d'airbag du passager |
Témoin SRS | |
---|---|---|---|
Témoin ON |
Témoin OFF | ||
Libre |
OFF | ON |
OFF |
Un adulte occupe le siège |
ON | OFF |
OFF |
Un enfant occupe le siège |
OFF | ON |
OFF |
Le système de retenue pour enfant est posé | |||
Echec du système de classification d'occupant |
OFF | ON |
ON |
CONSEIL:

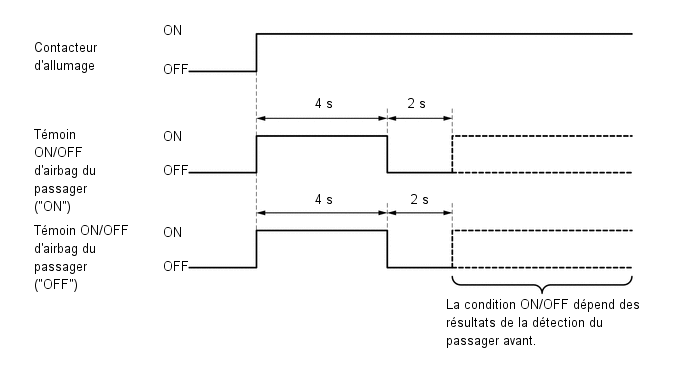

- Le témoin ON/OFF d'airbag du passager s'allume en se basant sur le tableau de synchronisation ci-dessous pour vérifier le circuit du témoin.
- Lorsque le système de classification d'occupant présente un dysfonctionnement, le témoin SRS et le témoin ON/OFF d'airbag du passager ("OFF") s'allument. Dans ce cas, vérifier en premier lieu les DTC du système d'airbag.
3. VERIFIER LE TEMOIN ON/OFF D'AIRBAG DU PASSAGER
(a) Mettre le contacteur d'allumage en position ON.
(b) S'assurer que le témoin ON/OFF d'airbag du passager ("ON" et "OFF") s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.
CONSEIL:
Se reporter au tableau de fonctionnement du témoin de l'étape précédente relatif au témoin ON/OFF d'airbag du passager lorsque le contacteur d'allumage est mis en position ON et qu'environ 6 secondes se sont écoulées.
